Juno-6 :: bräuchte kleine Mithilfe

Dieses Thema im Forum "Lötkunst" wurde erstellt von ubbut, 4. Mai 2015.

  1. ubbut

    ubbut Tach

    Hi,
    schreibe gerade an der Einbauanleitung für meinen Juno-66 mod und bräuchte Hilfe von jemandem mit einem Juno-6.
    Worum gehts? Einen Punkt auf der Platine finden und Foto machen.

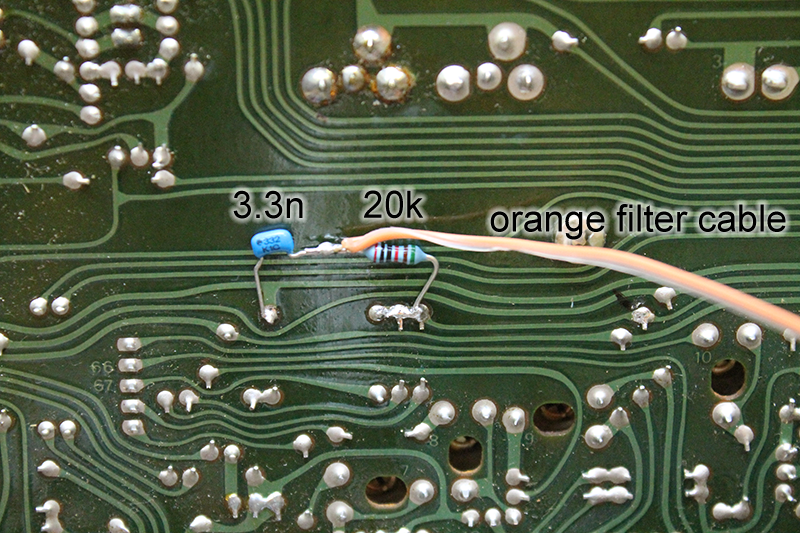

    Um den Filter per Midi zu steuern müssen zwei Bauteile und ein Kabel auf die Rückseite der oberen Platine gelötet werden. Das Bild unten zeigt das ganze für den Juno-60.
    Beim Juno-6 ist das praktisch gleich, leider habe ich keinen. Und deswegen brauche ich dich!!

    [​IMG]

    Hier der Schaltplan für den Juno-6 mit eingezeichneten Bauteilen. Kann jemand ein Foto der Platine machen, die entsprechenden Punkte einzeichnen (Pin6 von IC8 und GND) und ein Foto machen? Bauteile müssen natürlich nicht eingelötet werden - die kann ich auch einzeichnen.
    Das wäre einfach nur großartig!! Vielen Dank

    [​IMG]
