Suche: Kabel/Adapter BNC/Miniklinke

[j[b++]]

Hallo liebes Forum,

ich bin auf der Suche nach einem Kabel oder Adaper, um meinen Modular-Kram mit einem ordentlichen Scope messen zu können.

Am einen Ende sollte Miniklinke (TS) sein, am anderen Ende BNC.

Bin für jeden Hinweis in dem Zusammenhang dankbar.

Schonmal vielen Dank im Voraus



[Kavenzmann]

Sowas gibt's aus dem Video/Timecode Bereich:
Klick

Ich müsste auch moch eins rumliegen haben. Bei Interesse melde dich bei mir.



[NickLimegrove]

Du könntest meins haben (wenn's das ist, was Du suchst... brauchs nicht mehr), oder Dich direkt an Herrn Rademacher wenden, von dem ich es und die meisten anderen meiner Kabel habe.

Adapterkabel

Grosse Auswahl an konfektionierte Adapterkabel für die Anwendung in den verschiedensten Bereichen Verwendet werden Stecker und Kabel verschiedener Hersteller DIN RCA XLR Klinke Mini XLR

www.perakabel.de



[j[b++]]

Sowas gibt's aus dem Video/Timecode Bereich:
Klick

Ich müsste auch moch eins rumliegen haben. Bei Interesse melde dich bei mir.

Sehr guter Tip, vllt komme ich mit diesen Suchbegriffen weiter.

Das verlinkte Kabel passt leider nicht, weil es TRS (Stereo-Miniklinke) und nicht TS (Mono-Miniklinke) ist.



[j[b++]]

Du könntest meins haben (wenn's das ist, was Du suchst... brauchs nicht mehr), oder Dich direkt an Herrn Rademacher wenden, von dem ich es und die meisten anderen meiner Kabel habe.

Adapterkabel

Grosse Auswahl an konfektionierte Adapterkabel für die Anwendung in den verschiedensten Bereichen Verwendet werden Stecker und Kabel verschiedener Hersteller DIN RCA XLR Klinke Mini XLR

www.perakabel.de

Der Link führt bei mir nicht auf einen konkreten Artikel, sondern ganz allgemein auf einen Shop.

Sollte das so sein?



[NickLimegrove]

Der Link führt bei mir nicht auf einen konkreten Artikel, sondern ganz allgemein auf einen Shop.

Sollte das so sein?

Zu einem gewissen Grad ja, weil es dort BNC<->Kinke in mehreren Varianten gibt, und ich nicht ganz sicher bin, was Du innerhalb dieser Spezifikation konkret brauchst. Ich selbst hatte meins mal gekauft, um eine Aktivantenne in einen Sony-Weltempfänger zu stöpseln.

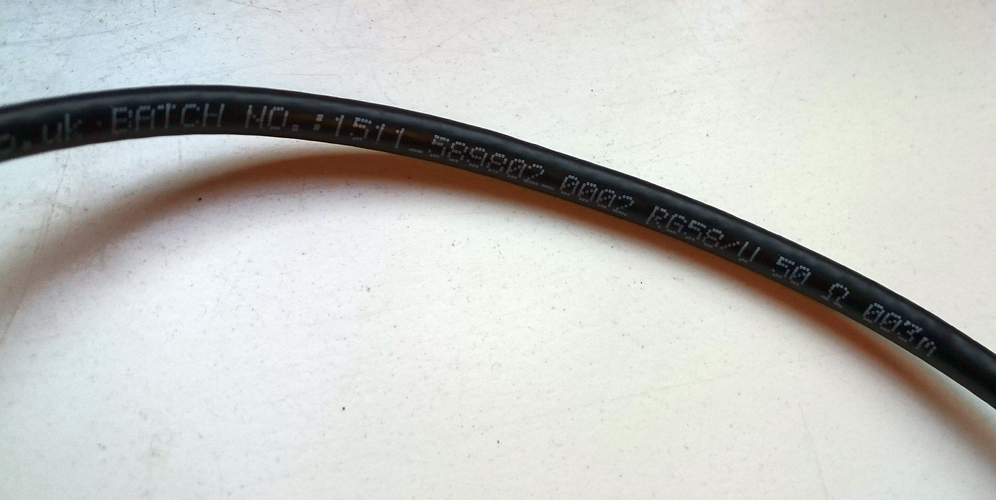

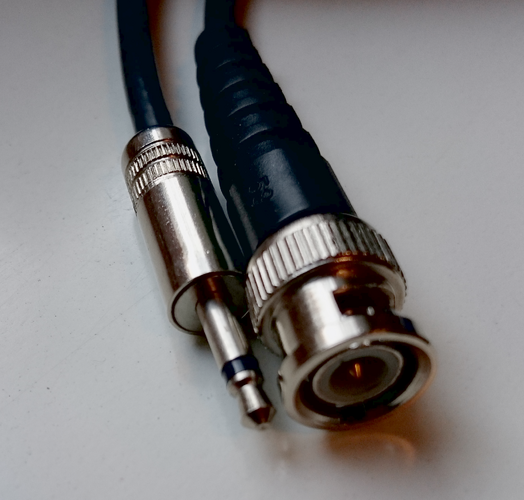

So sieht meins aus:




Das müsste im aktuellen Katalog in etwa das hier sein:

Miniklinkenstecker 3,5mm mono auf BNC-Buchse ( Kabel 50 Ohm )

Patchkabel Adapterkabel Miniklinkenstecker 3,5mm mono auf BNC-Buchse ( Kabel 50 Ohm )

www.perakabel.de



[j[b++]]

Genau sowas hab ich gesucht!
Vielen Dank!



[JayBee]

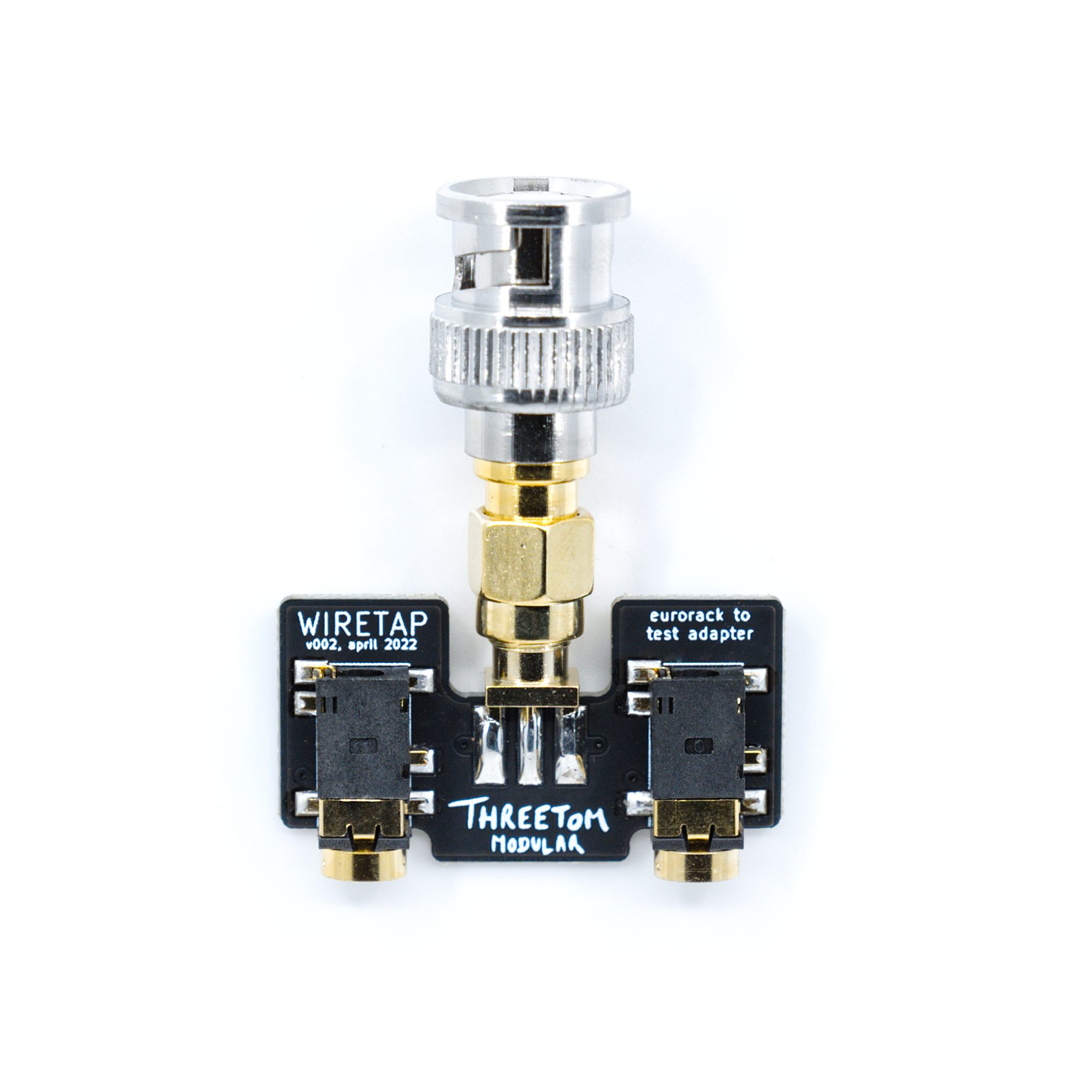

Wiretap [v002] eurorack-to-test-equipment adapter — THREETOM

As someone who is developing Eurorack modules, I always found it tedious to visualize signals coming from the modular synth on my oscilloscope. The reason for this is that there’s really aren't too many convenient adapters for this. Most homebrew solutions to this problem suffer from two...

www.threetom.com



[2bit]

Das müsste im aktuellen Katalog in etwa das hier sein:

Miniklinkenstecker 3,5mm mono auf BNC-Buchse ( Kabel 50 Ohm )

Patchkabel Adapterkabel Miniklinkenstecker 3,5mm mono auf BNC-Buchse ( Kabel 50 Ohm )

www.perakabel.de

Genau das (nicht!)* hab ich vor drei Jahren auch dort im Shop bestellt und das verrichtet absolut anstandslos die Verbinderei zwischen meinem Modularsystem und dem Digitaloszilloskop. Kann ich uneingeschränkt weiter empfehlen.

Zu beachten ist vielleicht noch, dass man, abweichend vom Produktbild, nur ein Kabel bekommt.

*Hab natürlich Kabel mit BNC-Steckern und nicht mit Buchsen da bestellt.



[NickLimegrove]

Das wird @j[b++] sicher freuen zu hören. Denke mal, wir kriegen demnächst einen Bericht



[fanwander]

Miniklinkenstecker 3,5mm mono auf BNC-Buchse ( Kabel 50 Ohm )

Patchkabel Adapterkabel Miniklinkenstecker 3,5mm mono auf BNC-Buchse ( Kabel 50 Ohm )

www.perakabel.de

Das ist verkehrt herum. Das ist die BNC-Buchse. Er braucht den BNC-Stecker mit dem Überwurfbajonett.

Ich würde es so machen: 3,5mm-Monoklinke auf Cinch (zB hier), und dann einen Cinch-BNC-Adapter



[VEB Synthesewerk]

Ich nutze das:

https://www.amazon.de/dp/B0B5FT57DR?ref=cm_sw_r_cp_ud_dp_EK5DS0BVSHKC2H5SSY2X&ref_=cm_sw_r_cp_ud_dp_EK5DS0BVSHKC2H5SSY2X&social_share=cm_sw_r_cp_ud_dp_EK5DS0BVSHKC2H5SSY2X&_encoding=UTF8&psc=1



[fanwander]

Oder eines von denen da:

BNC-Stecker auf Miniklinkenstecker 3,5mm mono ( Kabel 50 Ohm )

Patchkabel Adapterkabel BNC-Stecker auf Miniklinkenstecker 3,5mm mono ( Kabel 50 Ohm )

www.perakabel.de

BNC-Stecker auf Miniklinkenstecker 3,5mm mono ( Kabel 75 Ohm )

Patchkabel Adapterkabel BNC-Stecker auf Miniklinkenstecker 3,5mm mono ( Kabel 75 Ohm )

www.perakabel.de

PS: Die Kabel von Peter Rademacher sind alle super. Wegen selbst-löten-könnens brauche ich die zwar nicht oft, aber das, was ich da gekauft habe ist immer prima verarbeitet!



[fanwander]

Ich nutze das:

https://www.amazon.de/dp/B0B5FT57DR?ref=cm_sw_r_cp_ud_dp_EK5DS0BVSHKC2H5SSY2X&ref_=cm_sw_r_cp_ud_dp_EK5DS0BVSHKC2H5SSY2X&social_share=cm_sw_r_cp_ud_dp_EK5DS0BVSHKC2H5SSY2X&_encoding=UTF8&psc=1

Dann braucht man ein langes BNC Kabel (was typischerweise recht steif und unhandlich ist), und außerdem hätte mir diese Adapterlösung mit dem schweren BNC-Kabel einen zu großen Hebel auf den Buchsen des Euroracks. Das mag bei Skiffs noch OK sein, bei Rack-Montage hätte ich da Bedenken.



[VEB Synthesewerk]

Also meine BNC Kabel(RG174) sind alles andere als steif und unhandlich.
Und auch nicht schwer.



[laux]

https://www.amazon.de/gp/aw/d/B07TSC9JRM?psc=1&ref=ppx_pop_mob_b_asin_image

Das habe ich im Einsatz.



[j[b++]]

Das wird @j[b++] sicher freuen zu hören. Denke mal, wir kriegen demnächst einen Bericht

Das Kabel ist genau das richtige. :D
Works like a charm.

@NickLimegrove
Vielen Dank nochmal!

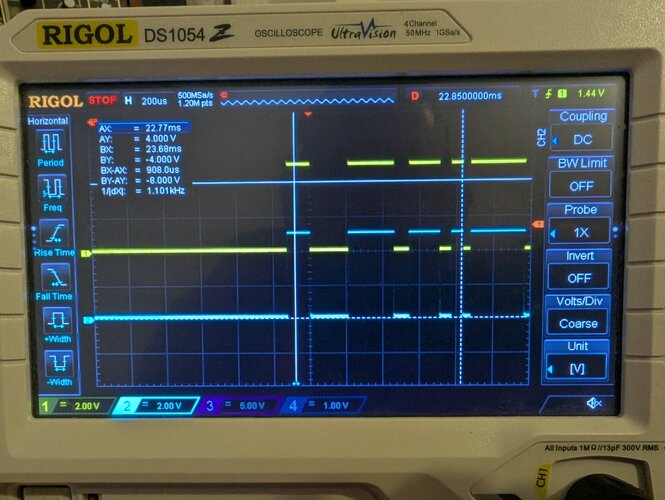

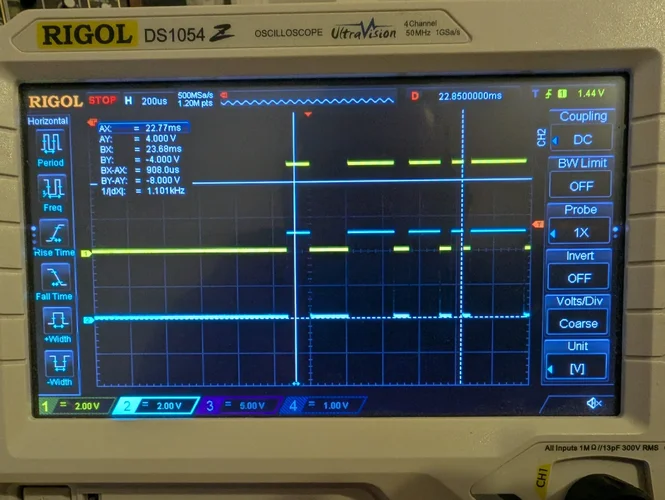

Die beiden Traces auf dem Oszi müsste meiner Meinung nach den Anfang von MIDI-Messages zeigen.

Diese wurden

• aus Noten in Bitwig erzeugt

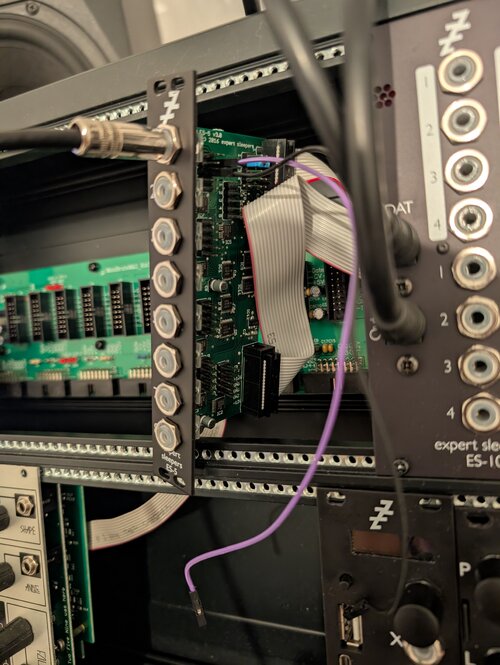

• vom Expert-Sleepers silent way VST in Audio eingebettet und über das ES-10 zum ES-5 gesendet
• am ES-5 hab ich beide Signale gemessen
• Einmal über Miniklinke mit dem neuen Kabel und einmal über Pin-Header

Leider ist die ES-5 MIDI Amplitude 5V und ich weiß nicht, ob das zuviel ist?

Das FH-2 sendet MIDI-Signale mit 2,5V Amplitude.
Und das funktioniert so mit einem Disting EX zusammen.

Keine Ahnung, ob das DIN-MIDI-Interface im Disting 5V tolerant ist?



[j[b++]]

Im Disting EX Manual steht unter 'MIDI "Low-Voltage Signaling"', dass das Disting selbst 3V3 benutzt.

Aber ist es 5V tolerant bzw kann es gefahrlos damit betrieben werden?



[j[b++]]

...
Aber ist das Disting EX 5V tolerant bzw kann es gefahrlos damit betrieben werden?

Der entsprechende Mod Wiggler Thread der Vollständigkeit halber bzw. falls es jemanden interessiert.



[NickLimegrove]

Tja, kaum habe ich mein BNC-Klinke-Kabel nach Jahren des Rumliegens weitergegeben, ziehe ich um in eine Gegend, in der das Kurzwellehören wieder Spaß macht. Hat vielleicht noch jemand eines rumliegen (BNC-Stecker auf 3.5mm), damit ich meinen Sony wieder mit einer vernünftigen Antenne ausstatten kann?



[fanwander]

Nimm https://www.ebay.de/itm/266452548525 + https://www.thomann.de/de/pro_snake_bncaufchinchadapter.htm



[fairplay]

Nimm https://www.ebay.de/itm/266452548525 + https://www.thomann.de/de/pro_snake_bncaufchinchadapter.htm

...och nö! - davon habe ich so 10-12 Stück gehabt, dreiviertel davon sind nach der ersten Benutzung kaputt gewesen...

...ich habe da jetzt bessere Kabel - muss nachsehen woher das war - und es gibt einen Belgier, der Adapter für Oszilloskope auf 3,5mm baut, die auch super funktionieren...



[fairplay]

Adapter

...der war's:

Wiretap [v002] eurorack-to-test-equipment adapter — THREETOM

As someone who is developing Eurorack modules, I always found it tedious to visualize signals coming from the modular synth on my oscilloscope. The reason for this is that there’s really aren't too many convenient adapters for this. Most homebrew solutions to this problem suffer from two...

www.threetom.com



[NickLimegrove]

Bin eigentlich notorischer Adapter-Vermeider, von daher würde ich eher wie gewohnt liebe eine amtliche Lösung bei Herrn Rademacher bestellen (siehe oben) -- als Plan B, falls von Euch niemand was entbehren kann.

BNC-Stecker auf Miniklinkenstecker 3,5mm mono ( Kabel 50 Ohm )

Patchkabel Adapterkabel BNC-Stecker auf Miniklinkenstecker 3,5mm mono ( Kabel 50 Ohm )

www.perakabel.de



[fairplay]

Kabel

...das hier:

Koaxialkabel SC-Focusline MS - BNC-Stecker auf Klinkenstecker 3,5mm

Koaxialkabel SC-Focusline MS - BNC-Stecker auf Klinkenstecker 3,5mm Word-Clock , Video, HF

www.perakabel.de



[fairplay]

eine amtliche Lösung

...Achtung: Dein Kabel ist für Audio (50 Ohm) - das von mir verlinkte für HF und Video (75 Ohm)...



[NickLimegrove]

<semi-OT>
Ja, das hatte ich auch gesehen. Die Antennen-Leute wollen, wenn ich das richtig sehe, am liebsten wohl immer 50 Ohm, aber sagen auch, dass 75 Ohm vs. 50 Ohm kaum einen Unterschied bzgl. Dämpfung macht (die ist ja der Knackpunkt), wenn (!) es nur ums Empfangen und nicht um Senden geht.

Mein Kabel von Aktivantenne zum Empfänger damals war 50 Ohm, und ich wage zu behaupten: das war nicht der Knackpunkt, an dem's gescheitert ist
</semi-OT>



[fanwander]

...och nö! - davon habe ich so 10-12 Stück gehabt, dreiviertel davon sind nach der ersten Benutzung kaputt gewesen..

Wenn Du die auch immer als Bremskeil für Deine Anhänger hernimmst...

Ich hab keine Problem mit denen, bei mir tun die bestimmt schon seit 4 Jahren.

und es gibt einen Belgier, der Adapter für Oszilloskope auf 3,5mm baut, die auch super funktionieren...

Sorry, aber das ist mechanisch totaler Mist. Da darfst Du nicht zu fest ausatmen, sonst reißt es die SMD-Lötung von der Platine (ja ich habe gesehen, dass die zweiseitig ist).



[fairplay]

das ist mechanisch totaler Mist

...ich hab' das doch nicht entworfen, nur empfohlen...bei mir funktionieren die super...

Ich hab keine Problem mit denen

...bei mir sind mehrfach auf der BNC-Seite die Mittelkontakte und die äußeren Zähne abgebrochen...
