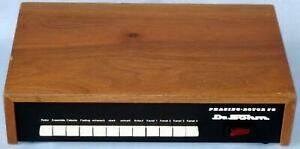

Pin-Belegung Diodenbuchsen Dr. Böhm Phasing Rotor 78

Dieses Thema im Forum "Lötkunst" wurde erstellt von ppg360, 6. Mai 2018.

  1. ppg360

    ppg360 fummdich-fummdich-ratata

    Moin allerseits,

    mir ist ein Phasing Rotor zugelaufen, allerdings hat er die originalen fünfpoligen Diodenbuchsen verbaut. Ich werde nicht ganz schlau aus der Belegung der Pins, um mir Adapterkabel für Ein- und Ausgang löten zu können. Gibt es da eine Standardbelegung (unten Masse, oben Mitte Abschirmung und einer links oder rechts Signal), und wenn ja, wie sieht die aus?

    Was ich an Schaltplänen im Internetz bisher habe finden können, waren i. d. R. nur die Haible-Varianten.

    Danke,

    Stephen.

  2. swissdoc

    swissdoc back on duty

    Kanal 1 - Kanal 4 (Eingang)
    Pin 2 ist Masse und mit dieser gebrückt
    Pin 3 führt das Signal
    Die anderen Pins sind ohne Belegung

    Ausgang
    Pin 2 ist Masse und mit dieser gebrückt
    Pin 3 führt das Signal
    Pin 1, 4 und 5 sind mit Pin 3 gebrückt (Einkanalige Version) oder führen Signal ohne Brückung (einfach mal reinschauen)

    Mehr Info und Unterlagen gibt es bei http://www.analogorgel.de/orgel/

  3. ppg360

    ppg360 fummdich-fummdich-ratata

    Super, danke.

    Jetzt ist nur die Frage, ob der Phasing Rotor das Signal nur mono rausschickt oder in pseudostereo mit Phasentrick. Will sagen: Soll ich ein Monoadapter braten, oder lieber gleich was mit zwei Buchsen? Die Diodenbuchsen im Ausgang sind hinten an allen Pins belegt, wie es scheint.

    Stephen

  4. swissdoc

    swissdoc back on duty

    Man kann das Teil in tausend Varianten bauen, somit ist das der Bauanleitung nicht zu entnehmen. Ausserdem hat Böhm keine Schaltpläne in den Bauanleitungen drinnen. Daher musst Du in das Gerät reinschauen.
    Nehmen wir eine 4 Kanal-Version an, so wird an allen vier Buchsen etwas anderes herauskommen, man hat ja auch maximal 4 Eingänge. Nur wie das was miteinander verwurstelt wird, steht nicht in der Bauanleitung.

    Du hast noch Post von mir.

  5. ppg360

    ppg360 fummdich-fummdich-ratata

    Ausgezeichnet -- ich kann mich erinnern, daß ich sogar irgendwo aus Orgeltagen noch so eine Bauanleitung von Dr. Oetker rumfliegen hatte, aber wo...? Sah jedenfalls sehr vertraut aus.

    Jetzt muß ich mal schauen, welche Brücken in der Ausgangsbuchse eingebaut sind, um ein ein- oder zweikanaliges Anschlußkabel zu basteln. Das nächste Projekt auf dem Tisch, wenn der zweite ARP Sequencer mit neuen Slidern und Mini Moog, Odyssey und Pro-DGX mit neuen Bushings versehen worden sind.

    Ob und wie und was Haible Rolle war bei den Clones, weiß ich nicht -- irgendwie waren alle Online-Dokumentationen und Schaltpläne in irgendeiner Weise in Beziehung zu einem Haible-Clone zu finden, und ich erinnere mich, daß mir Jürgen vor Ewigkeiten mal von dem Böhm-Phasing vorgeschwärmt hatte.

    Stephen

  6. swissdoc

    swissdoc back on duty

    Jürgen Haible hat den Dr. Böhm Phasing Rotor 78 analysiert als er seinen Triple Chorus entworfen hat. Zumindest steht es so geschrieben. Ich habe mir gerade einen
    Dr. Böhm Triple Chorus besorgt. Der ist Teil des Böhm Dynamic 12/24 Expander in der entsprechenden Ausbaustufe. So kommen auch 4 OP FM Strings in Fahrt, hier noch eine kleine Demo:



    Auch hier gibt es nur eine Bauanleitung und keinen Schaltplan. Witzig: Man soll die beiden LFO Speeds einfach so abgleichen, dass es gut klingt. Mehr sagt die Bauanleitung nicht.
