Korg 05R/W Schaltplan in guter Qualität gesucht

[herr_dreier]

Hallo,
ich finde hier das Service Manual für den Korg 05rw in bescheidener Scan-Qualität.
Hat jemand eine Quelle in besserer Auflösung?
Es geht mir in erster Linie um die Lesbarkeit der Bauteilbezeichnungen auf Seite 32.

Danke



[Miks]

Habe (und finde) leider auch nur das Servicemanual mit bescheiden lesbarem Schaltplan - allerdings in 4-facher Anzahl. Die Datei(en) hat/haben eine Größe von 1.323 KB - offensichtlich alles die gleiche Datei...

Gibt es etwas, was Dich speziell interessiert? An Bauteilebezeichnungen meine ich...



[herr_dreier]

Ich habe inzwischen im diesem Beitrag eine hilfreiche Auflistung der Elkos vom Kollegen @satchy gefunden (danke).
Darum geht es auch bei mir und vielleicht komme ich damit schon zurecht.



[herr_dreier]

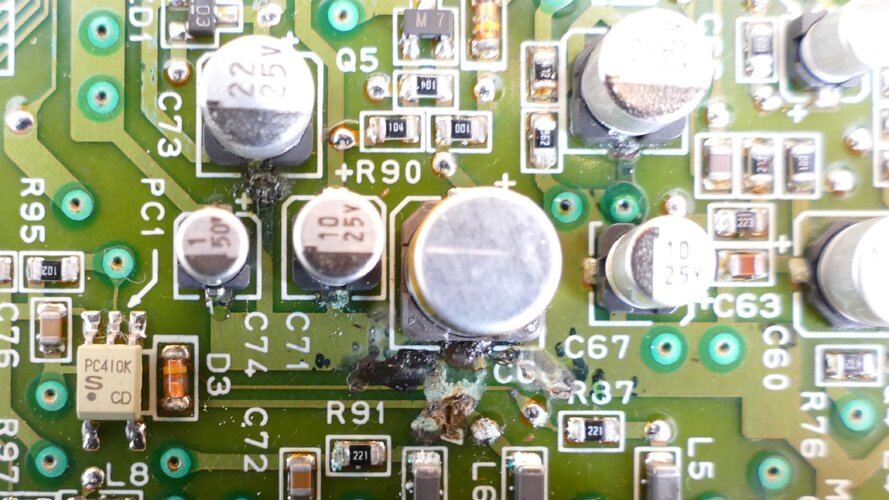

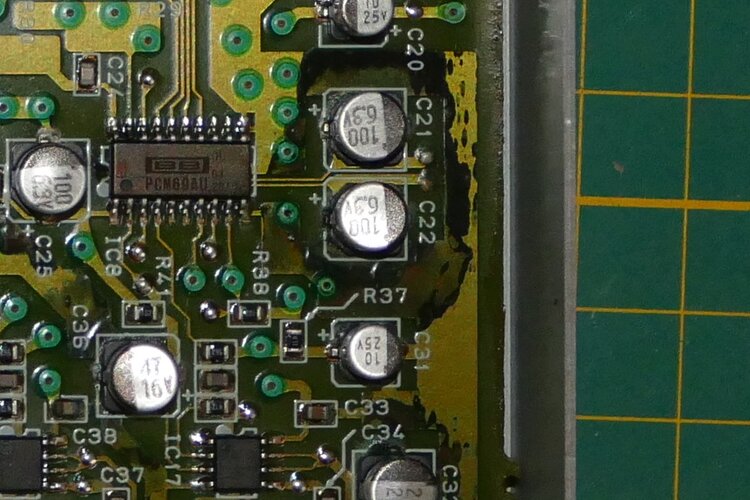

Wegen massiver Schäden am Logicboard durch ausgelaufene Elkos, habe ich dieses Projekt als nicht lohnenswert aufgegeben.
