Listing - An was baut ihr denn so?

[JayBee]

Ich versteh die Nachricht gerade nicht wirklich, hab ich irgendwas überlesen ?

Da bist du nicht der einzige. Habe auch seit einiger Zeit dem Herren Fotografen zu folgen...



[FOTOGRAF MARcX]

Ich versteh die Nachricht gerade nicht wirklich, hab ich irgendwas überlesen ?

Der thread heisst doch an was baut ihr denn so ... und da ich gern mitspielen möchte jedoch nix vorzuweisen hab , hab ich halt ne andere Baustelle gepostet...



[Miks]

Der thread heisst doch an was baut ihr denn so ... und da ich gern mitspielen möchte jedoch nix vorzuweisen hab , hab ich halt ne andere Baustelle gepostet...



[THOGRE]

Der thread heisst doch an was baut ihr denn so ... und da ich gern mitspielen möchte jedoch nix vorzuweisen hab , hab ich halt ne andere Baustelle gepostet...

Ahh, oookay, jetzt versteh ichs :) , aber mit dem Soundgulasch kann ich trotzdem nix anfangen . Das ist aber nur meine persönliche Meinung und sollte keinesfalls zu ernst genommen werden :)



[AC1]

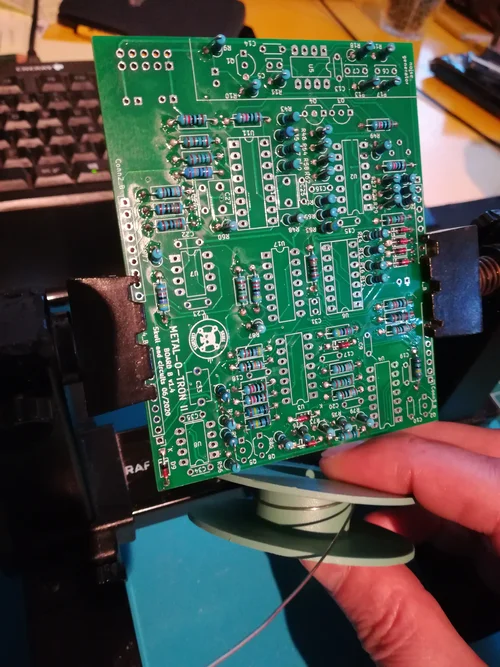

Habe ein Geschenk bekommen, freut mich sehr. :)
Danke Tsa....... (Hoffe ich bekomm es hin. Gebe mir Mühe)



[GKMsound]

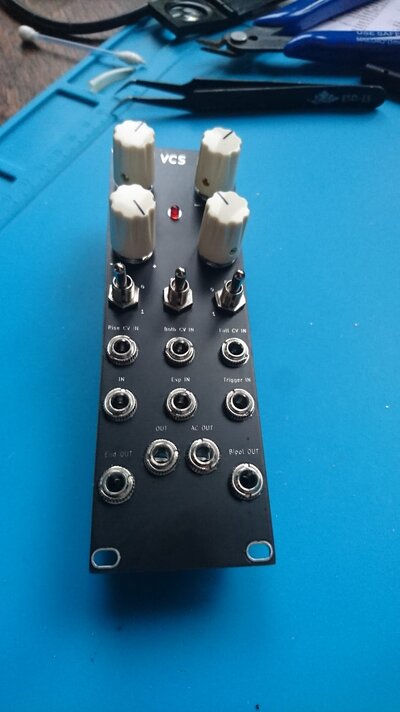

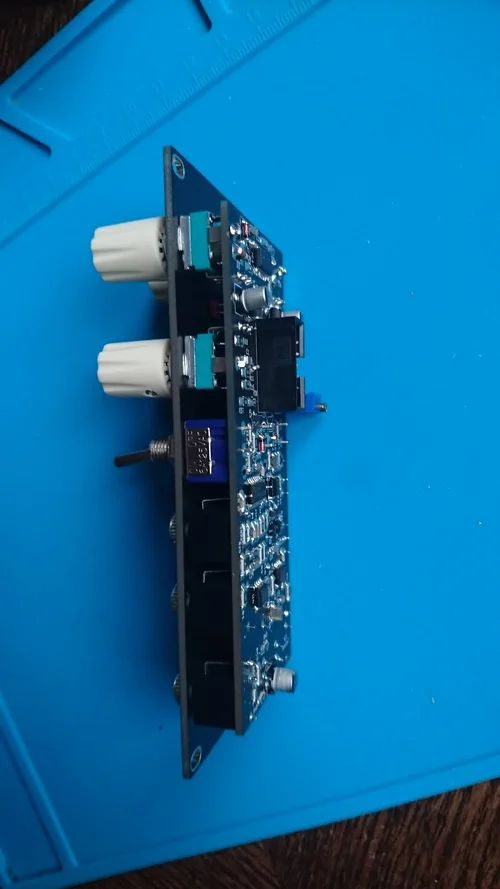

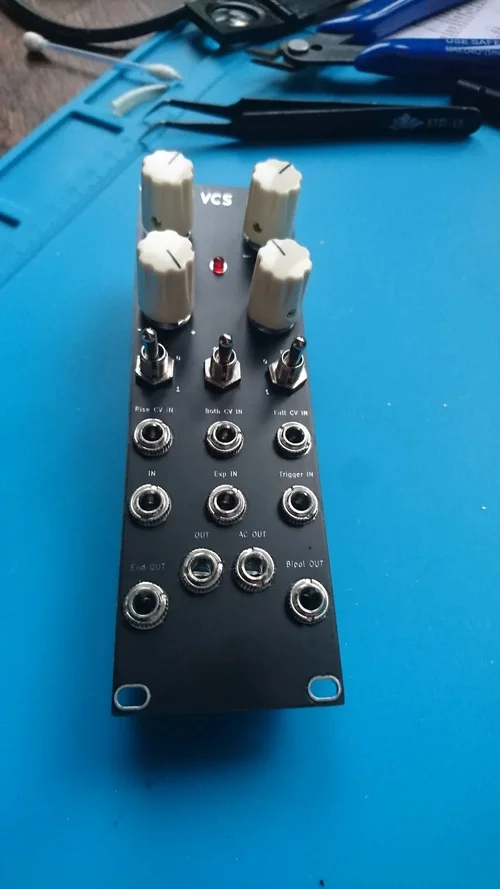

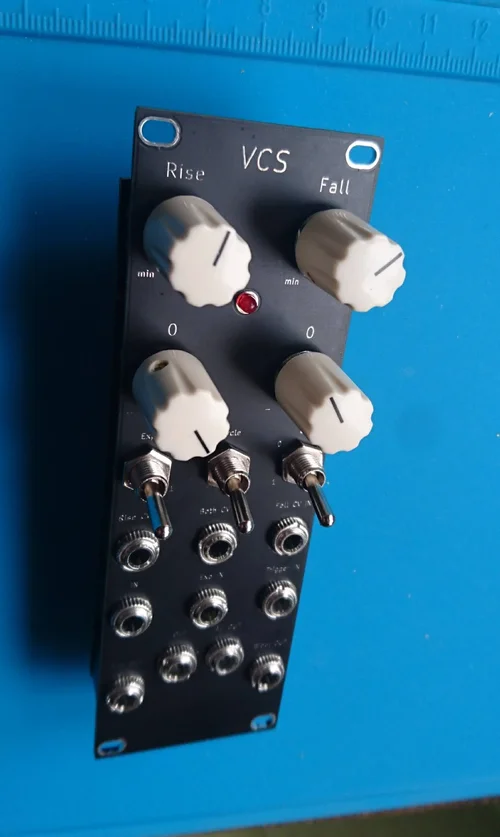

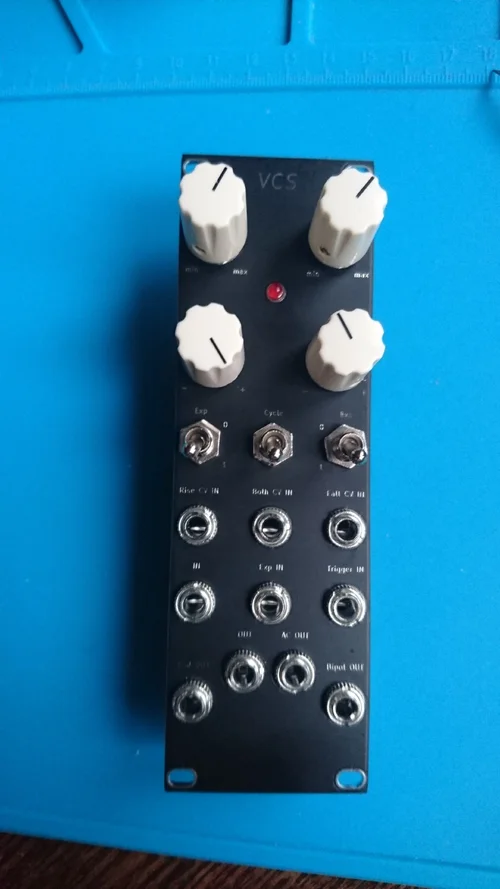

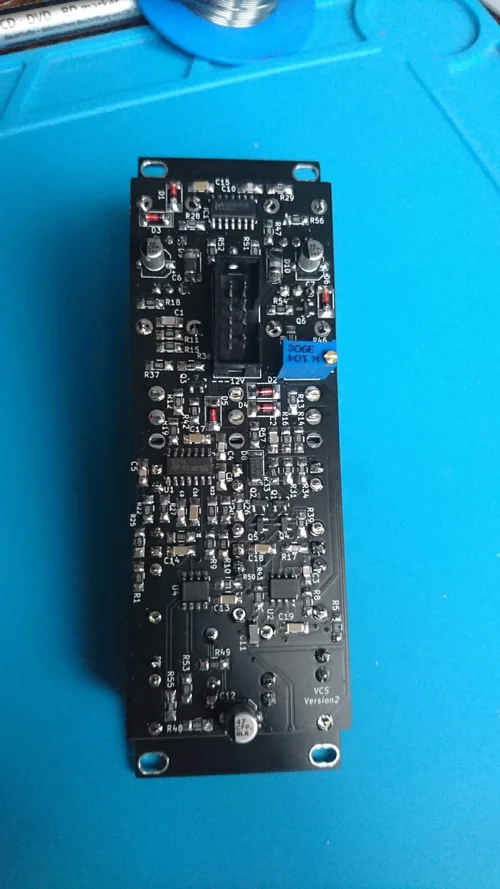

Mein Mini VCS funzt nun auch:




Bin froh das es so hinhaut, nur die 4001 Schutz- Dioden sind verdreht (im Siebdruck).
Meine PCB Designs machen sich langsam. Wer Tipps zur Verbesserung hat .... bitte gerne.



[JayBee]

Bevor ich Tipps gebe müsste ich wissen was ein VCS ist? Stehe voll auf dem Schlauch.
Voltage Controlled Supernova???

(Hab auch schon gegoogled)



[Feedback]

VCS ist nicht eindeutig, bei Döpfer: Voltage Controlled Switch.
Ich vermute allerdings das ist eine Serge/Bananalogue Voltage Controlled Slope

Bananalogue Serge VCS

Synthesizer website dedicated to everything synth, eurorack, modular, electronic music, and more.

www.matrixsynth.com



[GKMsound]

VCS ist nicht eindeutig, bei Döpfer: Voltage Controlled Switch.
Ich vermute allerdings das ist eine Serge/Bananalogue Voltage Controlled Slope

Bananalogue Serge VCS

Synthesizer website dedicated to everything synth, eurorack, modular, electronic music, and more.

www.matrixsynth.com

Den gibt es auch von Doepfer https://doepfer.de/a1712.htm



[GKMsound]

Rise / Fall ist hier besser zu sehen:



[humax5600]

Minimoog VCF clone



[AC1]

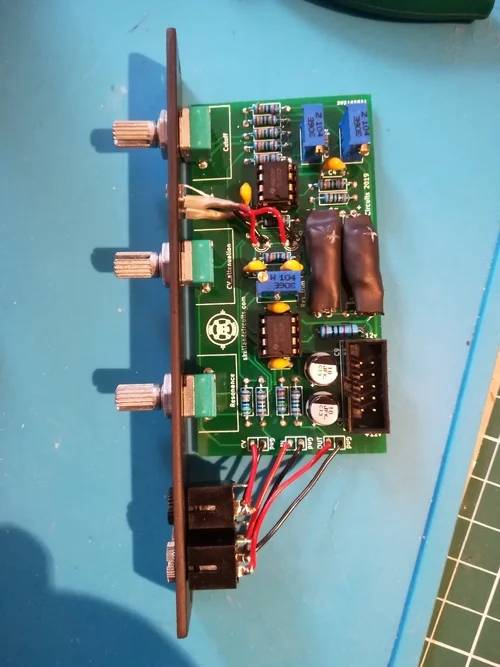

Skull & Circuits -(Vactrol)- VCF-1, (PCB/Panel Set)

Auf halbe Größe geschrumpft^^ minimalism



[AC1]

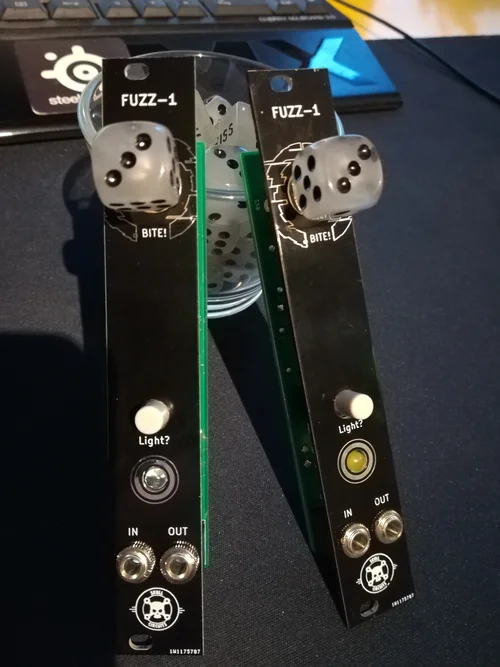

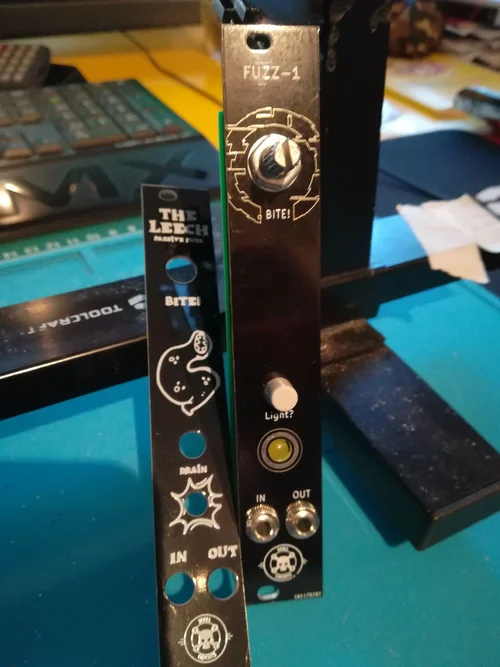

Update S&C - Fuzz-1, Nr.2.. hier mit dem (für mein empfinden) schöneren Panel. Roll the Dice .) Viva Fuzz Vegas

S&C war so nett und hat es nach freundlicher Anfrage, bei der 2ten Bestellung, kostenlos dazu gepackt. :D So geht Kundenzufriedenheit/Service. Top.



[AC1]

Knappes Ding^^ Widerstände und Dioden drinn



[haebbmaster]

Habe bei mehreren meiner DUSGs festgestellt, dass ich den Cycle-Schalter falsch angeschlossen hatte und hab das jetzt korrigiert.



[GKMsound]

Habe bei mehreren meiner DUSGs festgestellt, dass ich den Cycle-Schalter falsch angeschlossen hatte und hab das jetzt korrigiert.

hat jemand den Fehler gesehen....



[stuartm]

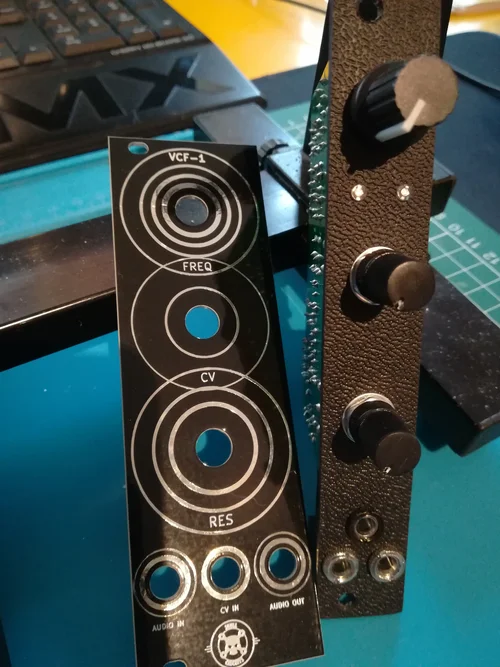

Skull & Circuits -(Vactrol)- VCF-1, (PCB/Panel Set)
Anhang anzeigen 119695Anhang anzeigen 119696
Auf halbe Größe geschrumpft^^ minimalism

Klasse Idee, auch die Dioden nach außen zu legen
Falls ich meinen VCF-1 nicht so schrumpfe, nehme ich ggf. gerne das schwarze Panel ab - ich hab den nur mit dem weißen



[GKMsound]

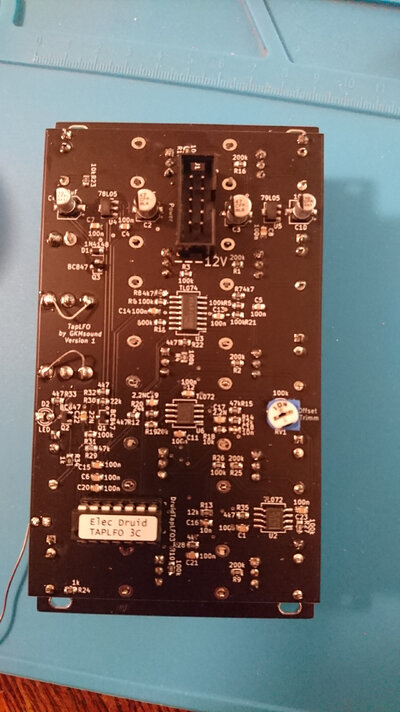

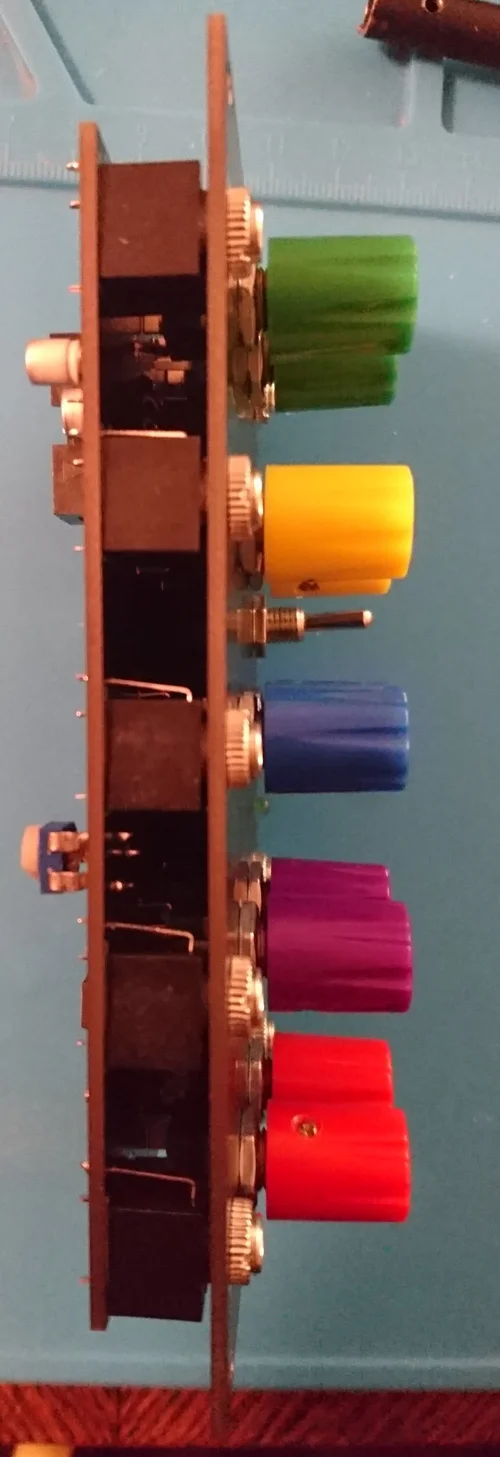

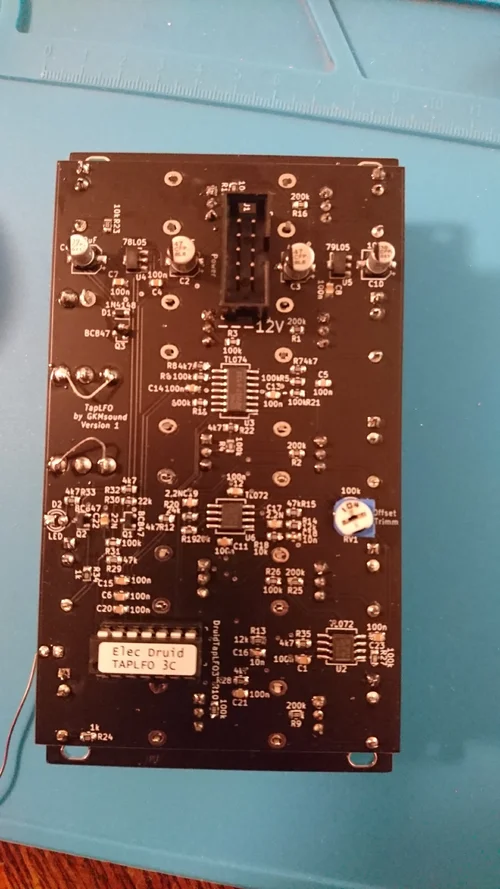

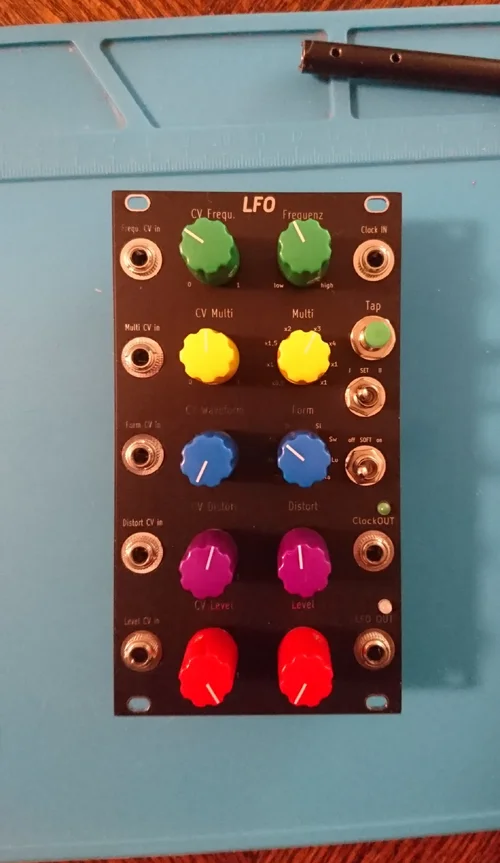

Tap LFO ist nun auch fertig, funzt und mal in bunt:



[M15064]

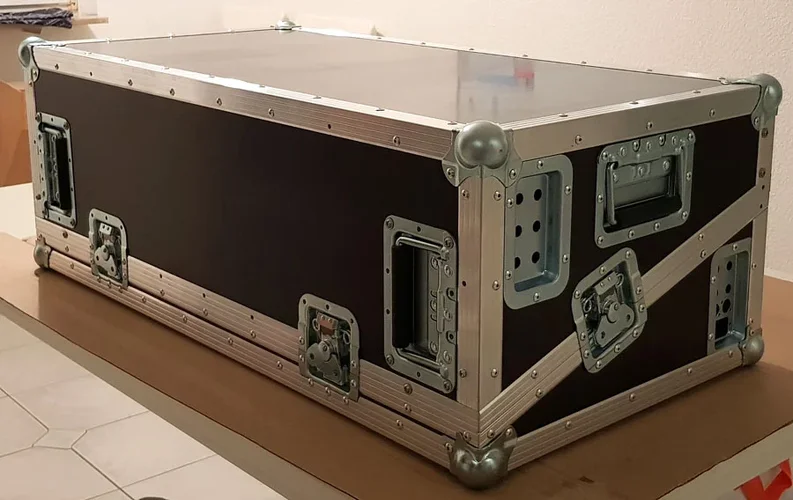

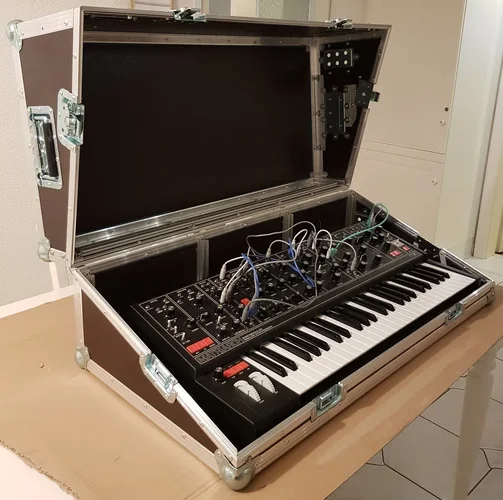

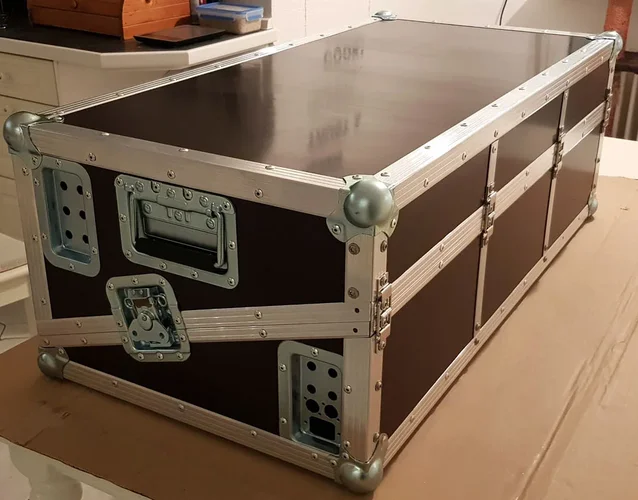

Mein Matriarch-Kistenbau-Projekt ging in der letzten Woche etwas schleppend vorwärts weil immer wieder Kleinteile und/oder Motivation fehlten.

Heute bin ich nun so weit gekommen, dass der Innenausbau und der Einbau eines Eurorack-Rahmens in den Deckel beginnen könnte.
Zur Selbstmotivation habe ich schon mal den Matriarch zum "Probeliegen" rein gestellt.



Aber wenn die Kiste zu ist sieht sie irgendwie schon fertiger aus.



Der eine Satz Henkel auf der Vorderseite ist noch nicht fertig vernietet, weil ich die Löcher verwenden möchte um auf der Innenseite die Halterung des Eurorack-Rahmens zu befestigen.
Der Plan dafür ist aber irgendwie noch nicht so richtig ausgereift.

Dafür ist die Rückseite schon mal so weit fertig, dass auf der Innenseite Aluprofile zur Befestigung des Einbaus sind und außen Bänder mit den Scharnieren.



[humax5600]

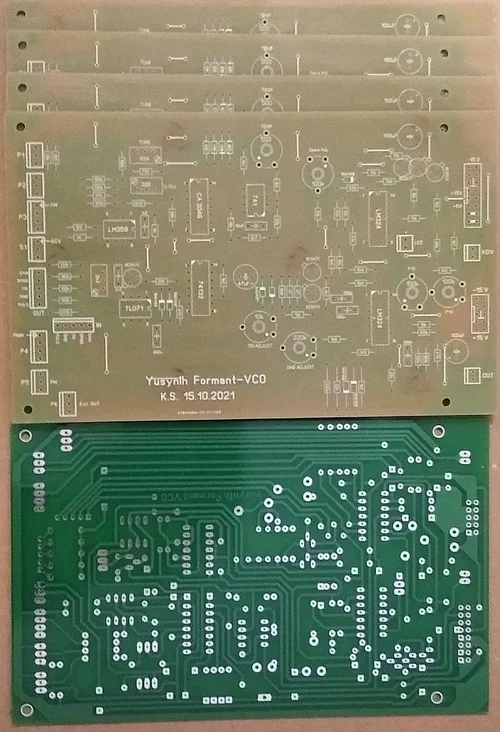

Heute Post von jlcpcb.com bekommen ( hat keine 10 Tage gedauert )
5 Platinen für ca. 20 Euro incl. Versand . Das hat sonst eine Platine ohne Bestückungsdruck in DE gekostet.
Der Platinen Hersteller in DE bei dem ich sonst immer bestellt habe , hat leider seinen Gewerbe aufgegeben .
Bei den Preisen vom China-Mann , wen wundert´s .

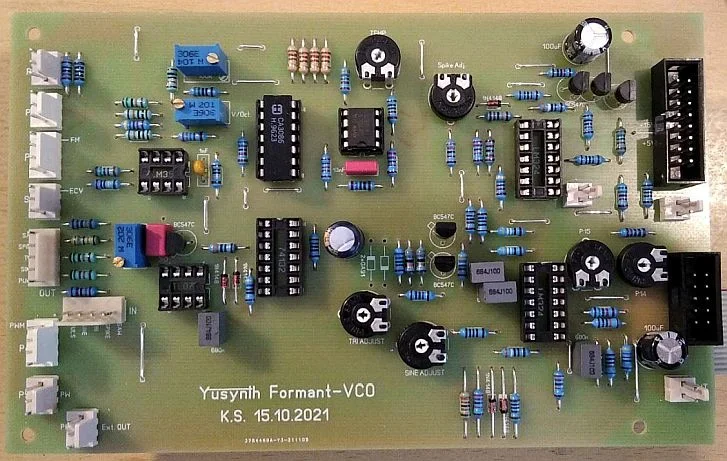

(22.10.2021) Edit : 1. Platine bestückt . 2xOA91 + 74HC132 fehlen noch .



[Bodo]

Heute Post von jlcpcb.com bekommen ( hat keine 10 Tage gedauert )

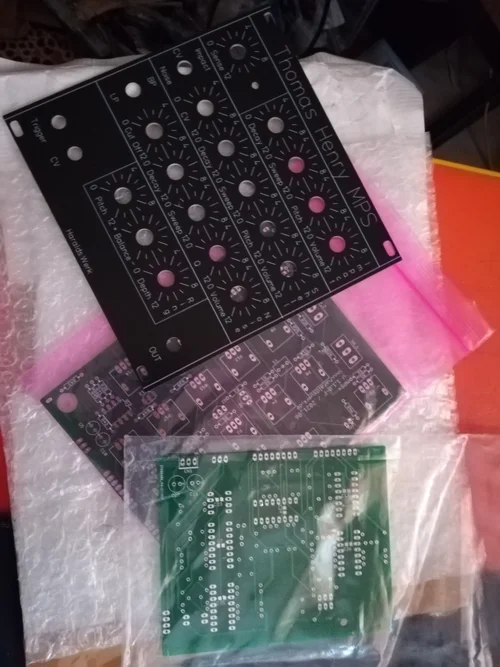

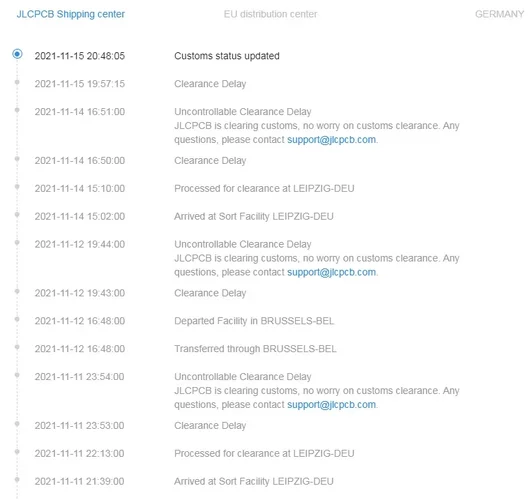

Meine (MFOS Weird Sound Generator) kämpfen irgendwie gerade mit dem Zoll... :?

Erst waren sie schon in Leipzig, dann in Brüssel, jetzt wieder in Leipzig, mehrfach "Uncontrollable Clearance Delay" .
Wommama hoffen, dass der aktuelle Stand "Customs status updated" jetzt allmählich mal bedeutet, dass das auf den Weg zu mir gebracht wird. Diese Meldung gabs nämlich auch schon ein- oder zweimal vorher und wurde dann wieder auf "Uncontrollable Clearance Delay" gesetzt.

Naja, bislang hat das immer geklappt (hab vor ~2 Wochen schon mal was gekriegt, Platinen für eine längsgeregelte PSU mit Printtrafo).

5 Platinen für ca. 20 Euro incl. Versand .

War bei mir sogar ein bisschen drunter, 14 Euro nochwas.



[10716]

jlcpcb.com
Bei mir kam das Päckchen über Frankfurt und da war auch erst ein riesiges Durcheinander mit Köln, dann nach USA und wieder zurück, aber die scheinen immer Sammelcontainer nach Europa zu verschicken, die hier dann verteilt und verzollt werden. Bei mir hat das eVatmaster Consulting aus Frankfurt gemacht. Die Sendung war 10 Tage nach bestellen bei mir ohne das jemand was an der Haustür abkassiert hat. Habe für etwas mehr wie 100€ bestellt, von denen 22€ "Nebenkosten" waren und am Ende lag ich bei ca. 4,70€ pro PCB FP Set.



[GKMsound]

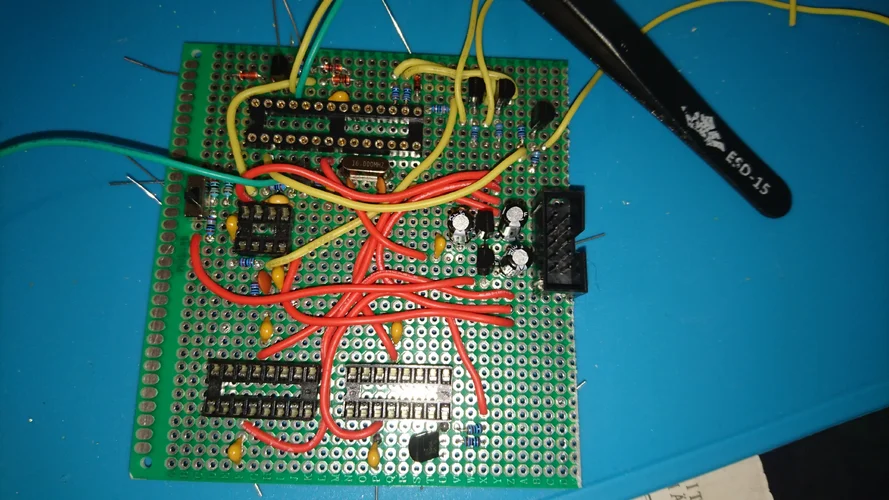

Ich bau mal wieder was auf Lochraster damit ich nicht aus der Übung komme:



[Bodo]

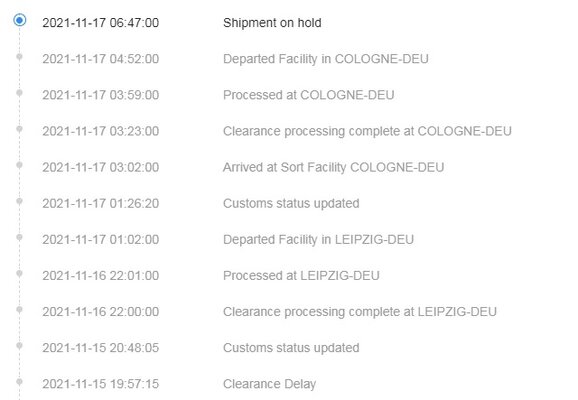

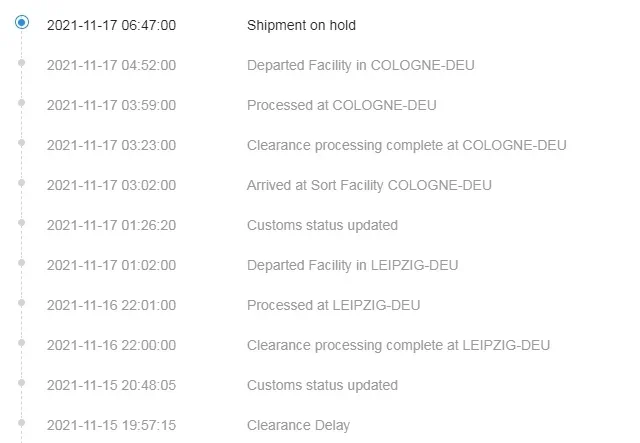

Erst waren sie schon in Leipzig, dann in Brüssel, jetzt wieder in Leipzig, mehrfach "Uncontrollable Clearance Delay" .
Wommama hoffen, dass der aktuelle Stand "Customs status updated" jetzt allmählich mal bedeutet, dass das auf den Weg zu mir gebracht wird.

Scheint sich was zu tun, jetzt sind sie schon in Köln (was im Vergleich zu Leipzig mehrere hundert Kilometer Annäherung ans Ziel - mein Haus - bedeutet ).



[Bodo]

Heute Post von jlcpcb.com bekommen ( hat keine 10 Tage gedauert )

Jetzt bin ich aber doch mal neugierig - warum sind die nur auf einer Seite grün?

Soll heißen: Meine JLCPCB-Platinen sind standardmäßig immer beidseitig grün, und auch die Lötpunkte sind beidseitig ausgeführt (so dass auch Von-oben-Löter damit klarkämen).



[humax5600]

Ist ja auch nur eine single sided Layer PCB bzw. 1 Layer PCB Board

1 Layer PCB - Detailed Introduction from 6 Aspects | ALLPCB - 1 Layer PCB - Detailed Introduction from 6 Aspects | ALLPCB

In this article we will introduce 1 layer PCB from 6 aspects, the definition and the fabrication process of 1 layer pcb, single layer vs double layer PCB vs multilayer PCB, types, advantages and application of single sided PCB.

www.allpcb.com



[Bodo]

Ah. Ich sehe auch jetzt erst, dass das nicht JLCPCB, sondern AllPCB ist (oder gehören die zusammen?).
Meines Wissens kostet zweilagig bei JLCPCB genausoviel wie einlagig, so dass ich für meinen Kram keinen Vorteil davon hätte, auf die zweite Lage zu verzichten.



[humax5600]

Hatte die PCB eigentlich zur Produktion bei meinen vorherigen PCB-Hersteller erstellt (da waren einseitige Platinen wesentlich günstiger ),
und die Vorlage von yusynth war auch nur eine einseitige PCB. Wollte mir das umzeichnen ersparen und die 2. Layerschicht ist ja auch nicht notwendig .
Link auf AllPCB diente nur für dich zur Erklärung : Unterschied single Layer - double Layer .
Maybe next time !



[Horbach]

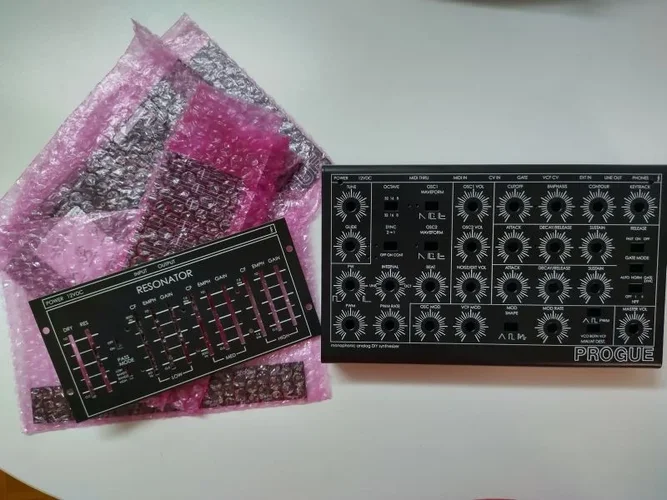

Hab mir von JSI Synth aus Finnland noch ein bisschen Arbeit bestellt.
Das eine ist ein Bausatz für einen Polymoog-Resonator (sowas suche ich schon seit ewig!), das andere ein Bausatz für einen Progue, einen Synth, der ein Rogue/Prodigy Verschnitt sein soll. Das Gehäuse ist optional, und ich hab mir gleich die Version mit bereits verlöteten SMD Bauteilen geleistet. Interesanterweise findet man in diesem Forum nix über JSI

Jetzt geht die fröhliche Bauteilsuche los.



[Bodo]

ein Bausatz für einen Progue, einen Synth, der ein Rogue/Prodigy Verschnitt sein soll.

Hab bei MuffModwiggler einiges darüber gelesen - viel Spaß damit!
