Listing - An was baut ihr denn so?

[VEB Synthesewerk]

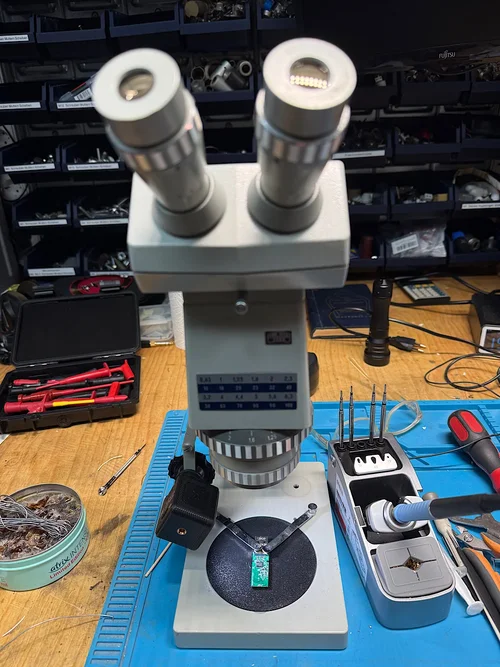

USB Stick reparieren.
Eine Firma hier in der Stadt hat es versucht.
Ist aber an den kleinen Lötstellen gescheitert.
Stick läuft wieder, Daten gerettet.



[GKMsound]

läuft wieder, Daten gerettet

Ob das auch mit meinem Phone funktioniert - Wasserschaden ?



[analogmonster]

Anhang anzeigen 268748

USB Stick reparieren.
Eine Firma hier in der Stadt hat es versucht.
Ist aber an den kleinen Lötstellen gescheitert.
Stick läuft wieder, Daten gerettet.

😲 Das geht???



[VEB Synthesewerk]

😲 Das geht???

Der USB Stick ist heruntergefallen und dann ist noch jemand draufgetreten.
Alle Pins des USB Steckers abgerissen inklusive mehrerer Leiterbahnen.
Ist halt sehr fummelig, wenn man haarfeine Drähte zum Überbrücken lötet.



[analogmonster]

Der USB Stick ist heruntergefallen und dann ist noch jemand draufgetreten.
Alle Pins des USB Steckers abgerissen inklusive mehrerer Leiterbahnen.
Ist halt sehr fummelig, wenn man haarfeine Drähte zum Überbrücken lötet.

Was hast du denn genommen? Blanke Drähte? Lackdraht?



[VEB Synthesewerk]

Was hast du denn genommen? Blanke Drähte? Lackdraht?

Blanke Drähte.
Unter dem Mikroskop sieht das so aus, als ob man 6mm² verlötet. :)



[fanwander]

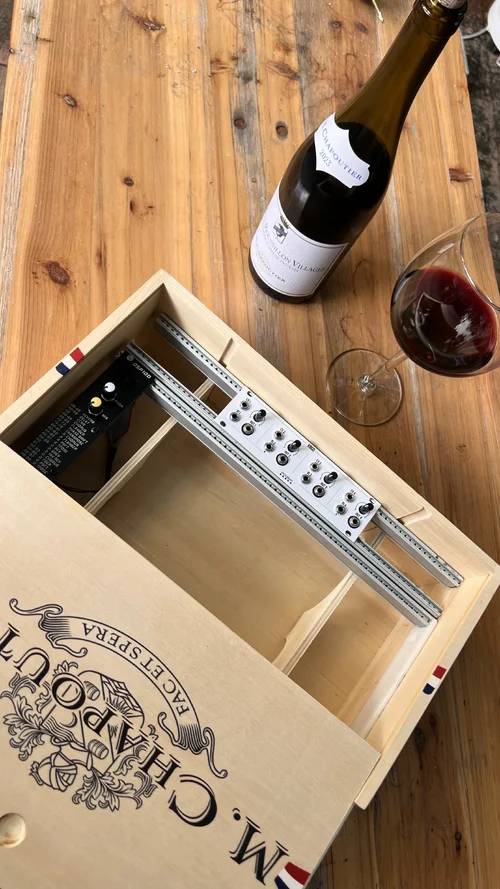

der Wein ist trinkbar

Ein Chapoutier aus Roussillon?



[Thomasch]

Blanke Drähte.
Unter dem Mikroskop sieht das so aus, als ob man 6mm² verlötet. :)

Die einzelnen Pins kann man ja noch mit nem Lötkolben erreichen, aber wie hast du unten die große Masseverbindung zwischen Buchse und Leiterplatte gelötet?
Ich vermute du hast das mit Heißluft "gefönt", oder?
Die Lötfläche war ja sicher auch komplett weggerissen, also das Kupferpad von der Leiterplatte.
Wie hast du die Buchse da wieder fest sitzend auf die Platine bekommen?



[VEB Synthesewerk]

@Thomasch

Die Buchse musste nur provisorisch halten.
Quasi nur für die Sicherung.



[humax5600]

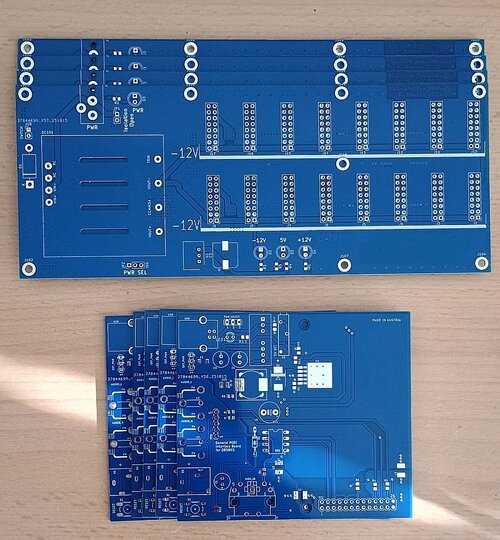

Heute in der Post (4.11.2025)
Bestellung bei JLCPCB am 15.10.2025.
Kosten inkl. Versand für 2x5St. Leiterplatten = 25.24 Euro



[fanwander]

Ich wusste garnicht, dass JLCPCB in Österreich fertigt. Die Versanddauer ist dann aber nicht akzeptabel...



[GKMsound]

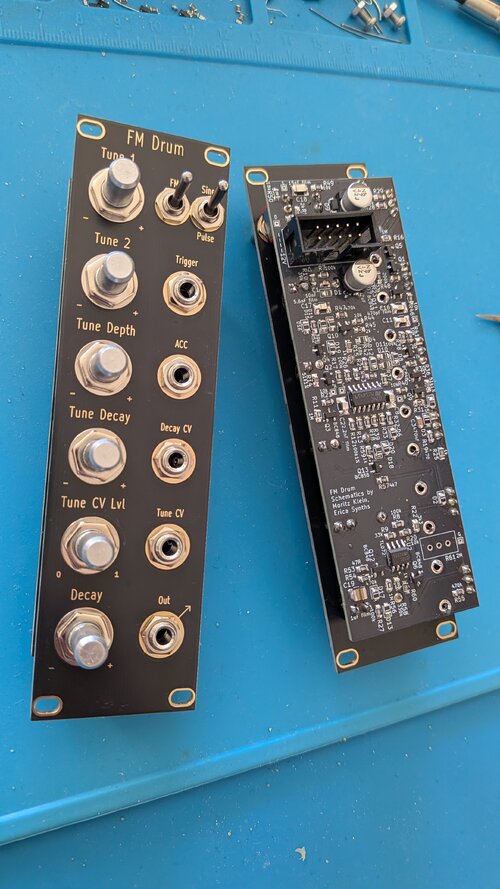

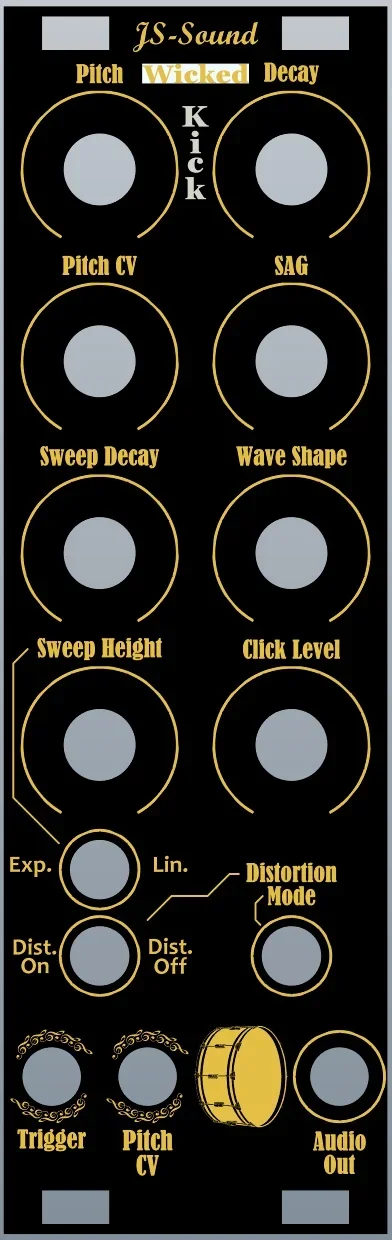

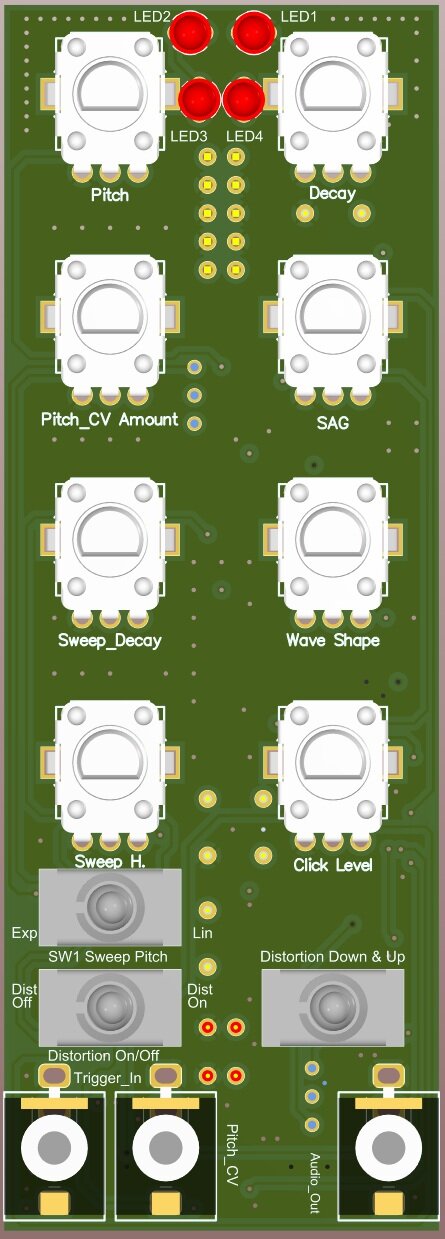

2 x FM Drum fertig:



[fanwander]

@GKMsound : Super sauber gelötet. Lötest Du bleifrei oder mit bleihaltigem Lötzinn?



[GKMsound]

mit bleihaltigem Lötzinn?

Ja habe noch einige Bestände ...



[fairplay]

bleihaltigem

habe noch einige Bestände

...tatsächlich kann man das auch noch ziemlich unproblematisch kaufen...

...ist - wie wiederholt hier diskutiert - ja auch für den Privatgebraucht unproblematisch...



[fanwander]

ja auch für den Privatgebraucht unproblematisch

Meines Wissens kann man bleihaltiges Lötzinn nur gewerblich (also zumindest mit UStID) kaufen - die Begründung ist wohl, dass gewerbliche Anbieter für Branchen arbeiten, in denen es noch erlaubt ist (Miltary, Aerospace, Medical, Repair). Ich bin bei TME sogar mal gefragt worden, für was ich das brauche und konnte Reparatur-Aufträge für Geräte, die noch verbleibt verlötet waren vorweisen.



[fairplay]

Meines Wissens

...das ist soweit mir bekannt ist absolut korrekt - ich habe beim Kauf ebenfalls auf alte Geräte verwiesen, welche repariert werden müssen - hier in Hülle und Fülle vorhanden...UStID ist nicht notwendig, in meinem Fall kam Landwirtschaft & Forsten zum tragen...



[fanwander]

Landwirtschaft & Forsten

Du willst sagen: "Wenn ich mit der laufenden Kettensäge bei Bürklin reingehe, geben sie mir das bleihaltige Lötzinn freiwillig".

Aber nochmal weg vom Scherz: Das Modul von @GKMsound ist für manuell gelötest SMD wirklich vorbildlich sauber gebaut. Respekt!



[PhonicGate]

Blanke Drähte.
Unter dem Mikroskop sieht das so aus, als ob man 6mm² verlötet. :)

Alter, du hast ja gute Augen! Ich könnte 2,44956 mm von 2,5 mm mit dem bloßen Auge nicht unterscheiden.



[Modie]

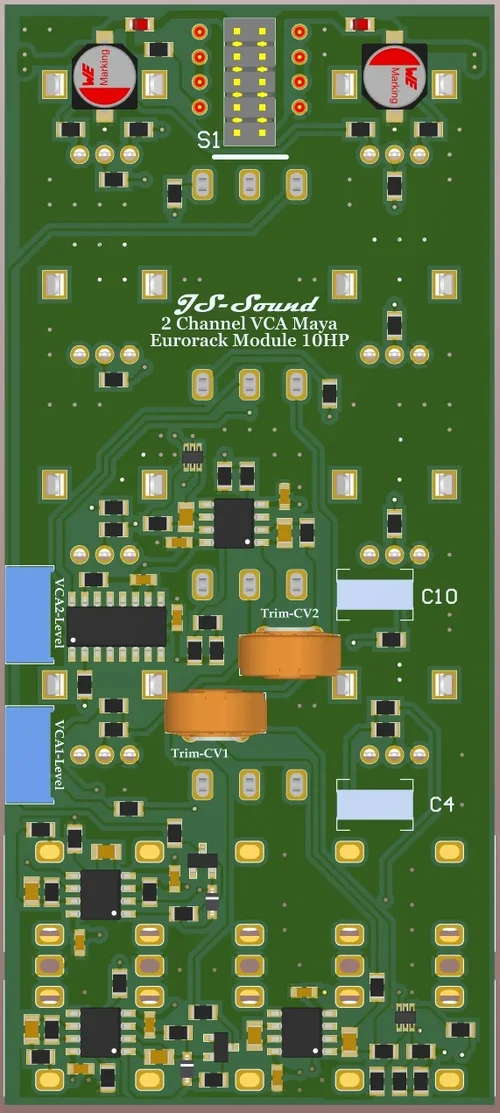

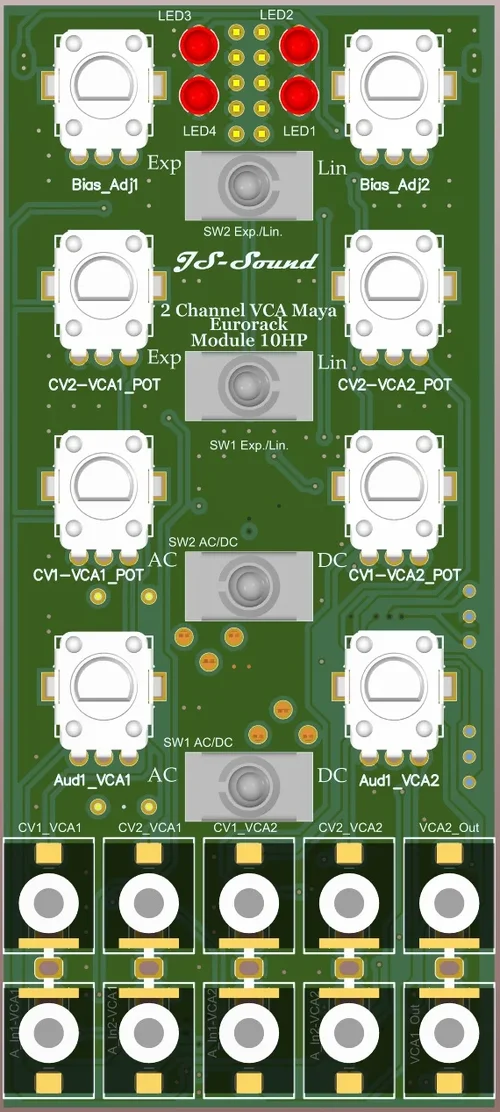

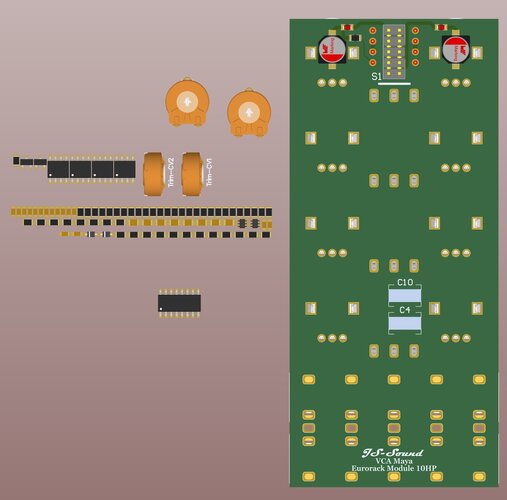

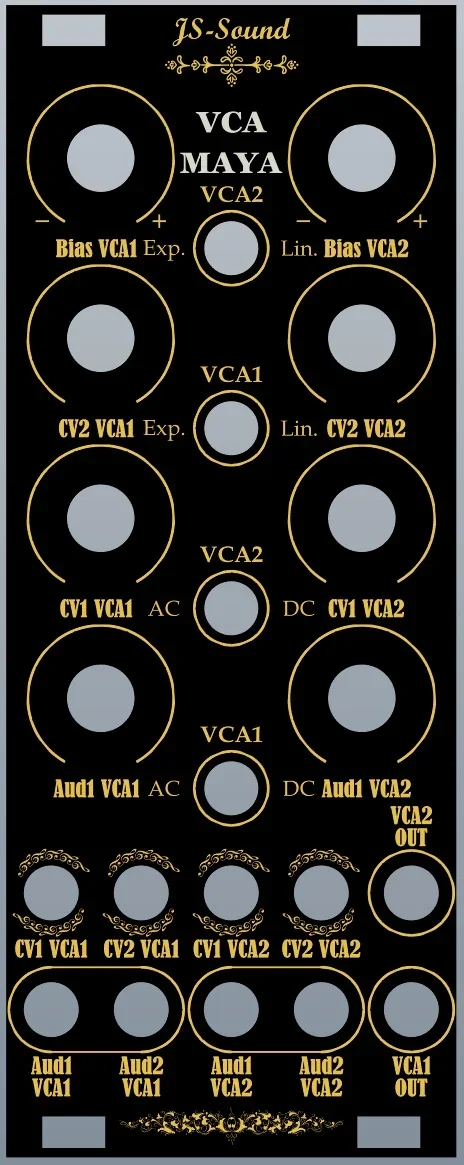

Ich habe noch ein zwei Kanaligen Modul LFO-Mutant gemacht. Eventuell tue ich noch eine Buchse für 1 Kanal mit anderer Wellenform z.B. Trapez oder Stufen einfügen. Aber das muss ich noch auf dem Breadboard zuerst testen. Die PCB ist noch nicht geroutet, dafür ist aber das Panel bereits fertig gemacht.

👍 Das geht ja Schlag auf Schlag!



[GKMsound]

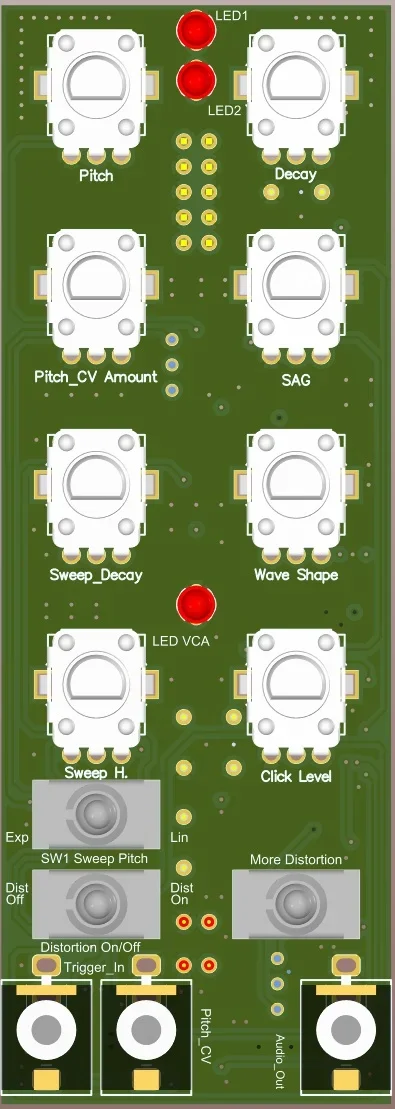

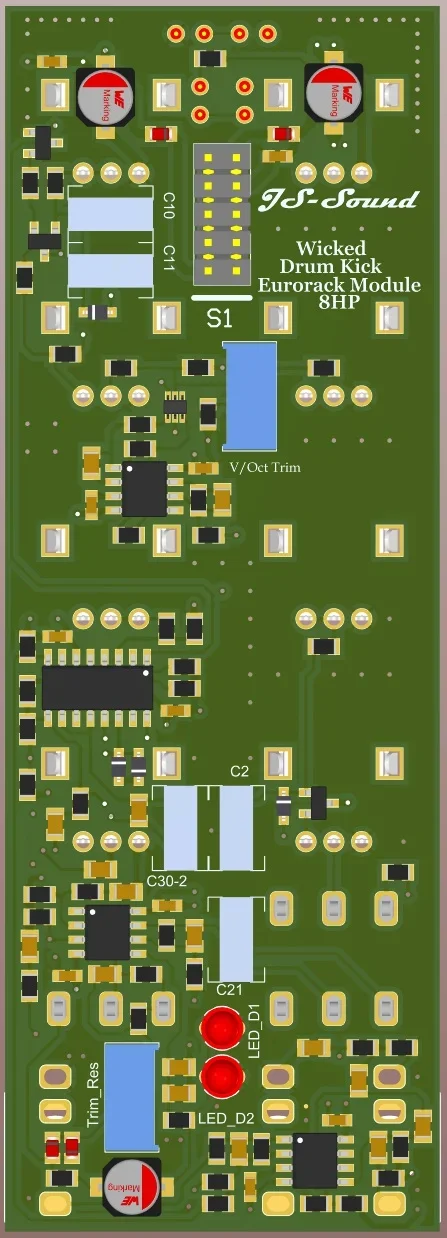

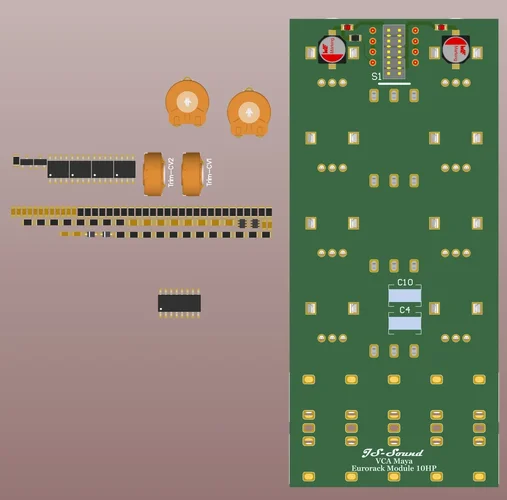

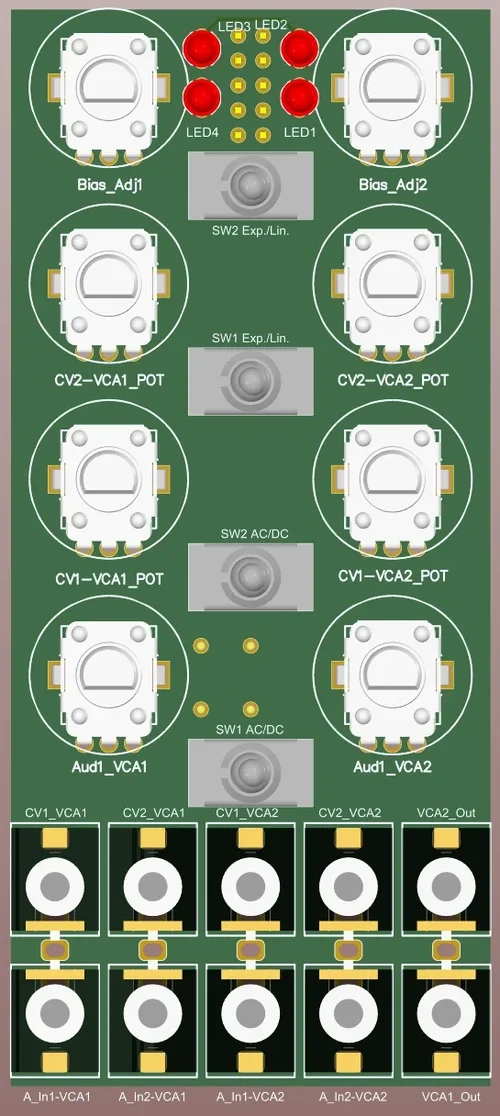

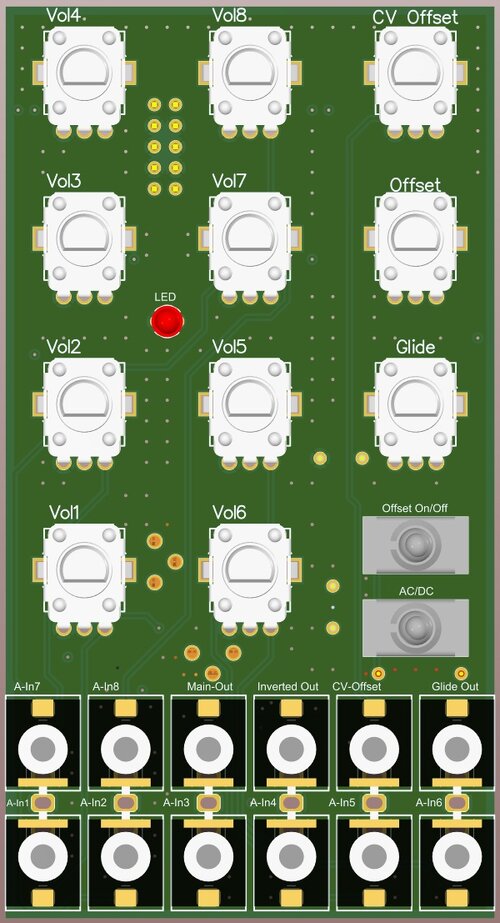

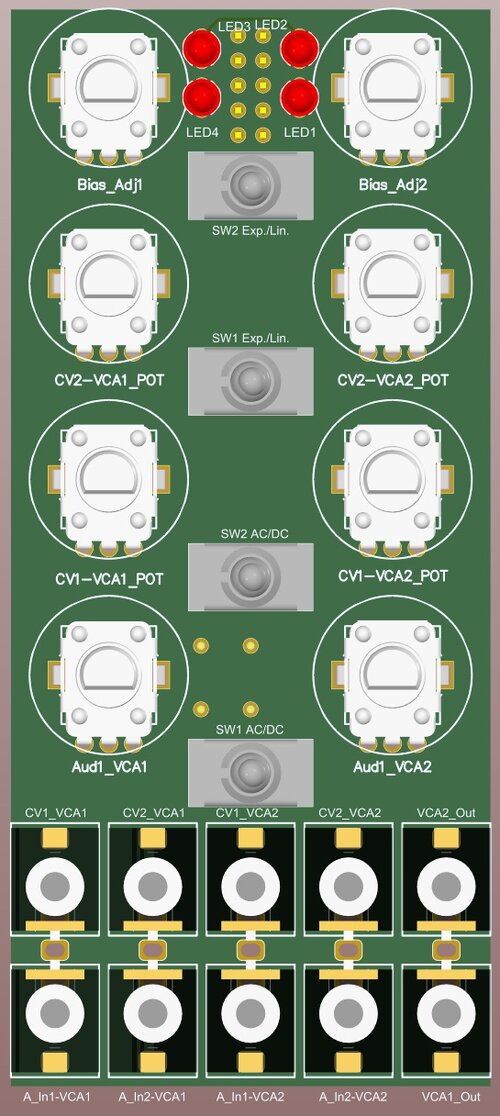

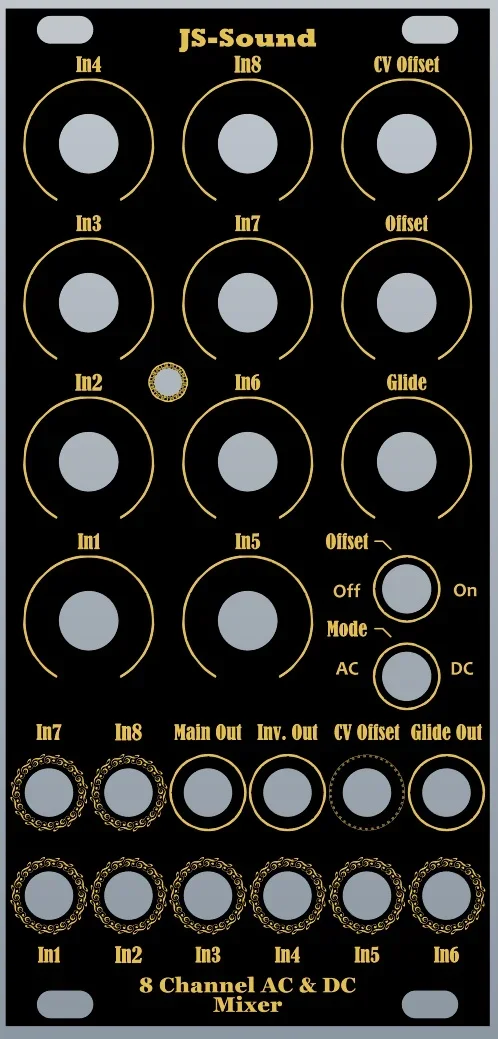

Ich bin auch gerade wieder virtuell am basteln: CGS48 VCO wobei ich mir nicht sicher bin ob das heutzutage noch so Sinn macht.



[RustyChuan]

Ein Chapoutier aus Roussillon?

Frag bitte nicht wo COSTCO den Wein ausgegraben hat. Ehrlich gesagt hab ich ihn wegen der Holzkiste gekauft…..

DrumModule (bis auf PicoDSP und Drips alles DIY) sind installiert und Teil des Setups für Samstag in Beijing (Modular Commune).



[humax5600]

@GKMsound
Womit ersetzt du denn diese Bauteile auf deinem Nachbau ?

Parts and Special Parts​

LM394 or MAT-02 matched transistor pair ​

2N4856 or J108 FET​

1K Temperature-compensating resistor​

2n2 polystyrene capacitor
CA3140
LM311

Gibt es denn dafür pass. SMD Bauteile ?



[analogmonster]

@GKMsound
Womit ersetzt du denn diese Bauteile auf deinem Nachbau ?

Parts and Special Parts​

LM394 or MAT-02 matched transistor pair ​

2N4856 or J108 FET​

1K Temperature-compensating resistor​

2n2 polystyrene capacitor
CA3140
LM311

Gibt es denn dafür pass. SMD Bauteile ?

<SAKRILEG>
Warum wird überhaupt auf Tempco - Lösungen gesetzt, wo doch eine simple 3046'er Topologie mit Chip-Heizung die Problematik unterschiedlicher Verhaltenskurven noch unterschiedlicherer Bauelemente umgeht? (Ich kenne sogar jemanden, der das mit zwei nicht selektierten BC547 und Heizdraht angeblich erfolgreich praktiziert)
</SAKRILEG>



[fanwander]

<SAKRILEG>
Warum wird überhaupt auf Tempco - Lösungen gesetzt, wo doch eine simple 3046'er Topologie mit Chip-Heizung die Problematik unterschiedlicher Verhaltenskurven noch unterschiedlicherer Bauelemente umgeht? (Ich kenne sogar jemanden, der das mit zwei nicht selektierten BC547 und Heizdraht angeblich erfolgreich praktiziert)
</SAKRILEG>

Du musst zwischen "eine Schaltung nachbauen" und "eine Schaltung entwickeln" unterscheiden. Kollege @GKMsound macht ersteres. Warum Ken Stone damals nicht mit dem 3046 gearbeitet hat (der Schaltung, die ja seit dem Moog* Prodigy unter Synthentwicklern allgemein bekannt war) ist tatsächlich nicht verständlich.



[GKMsound]

@GKMsound
Womit ersetzt du denn diese Bauteile auf deinem Nachbau ?

Parts and Special Parts​

LM394 or MAT-02 matched transistor pair ​

2N4856 or J108 FET​

1K Temperature-compensating resistor​

2n2 polystyrene capacitor
CA3140
LM311

Gibt es denn dafür pass. SMD Bauteile ?

LM394 - SSM2212
2N4856 - MMBFJ108 oder MMBFJ112
Die anderen sollte es geben auch als SMD (2N2 und Tempco würde bedrahtet sein)

Da es wohl aber wirklich nicht allzu viel Sinn macht die ganze Schaltung so nachzubauen werde ich wohl lieber mal den BOC kaufen.



[DeepSea]

Gefallen tuts mir schon mal gut. Jetzt nur noch die Platinen anpassen und den Code optimieren.

Ich hoffe, dass ich die Funktionalität so beibehalten kann. Momentan trete ich den Daisy ans Limit.



[fanwander]

Gefallen tuts mir schon mal gut. Jetzt nur noch die Platinen anpassen und den Code optimieren.

Ich hoffe, dass ich die Funktionalität so beibehalten kann. Momentan trete ich den Daisy ans Limit.

Anhang anzeigen 269724

Sieht spannend aus; was ist das genau? Wenn ich nach "Acified" google, kommt alles mögliche nur, kein Musik-Device



[DeepSea]

Sieht spannend aus; was ist das genau? Wenn ich nach "Acified" google, kommt alles mögliche nur, kein Musik-Device

Eigenwerk

Es lassen sich Delux Basslines generieren und variieren, mit einem Augenschlag.



[Staubi]

Gefallen tuts mir schon mal gut. Jetzt nur noch die Platinen anpassen und den Code optimieren.

Ich hoffe, dass ich die Funktionalität so beibehalten kann. Momentan trete ich den Daisy ans Limit.

Anhang anzeigen 269724

Da wäre ich an einer kleinen Videovorführung hochinteressiert
Ich habe nämlich mal etwas in der Richtung auf Basis eines Drumkid mit eigener Software und einem MAM MB33 gebaut. Dein Werk sieht so aus, als ob es weit darüber hinausgeht
