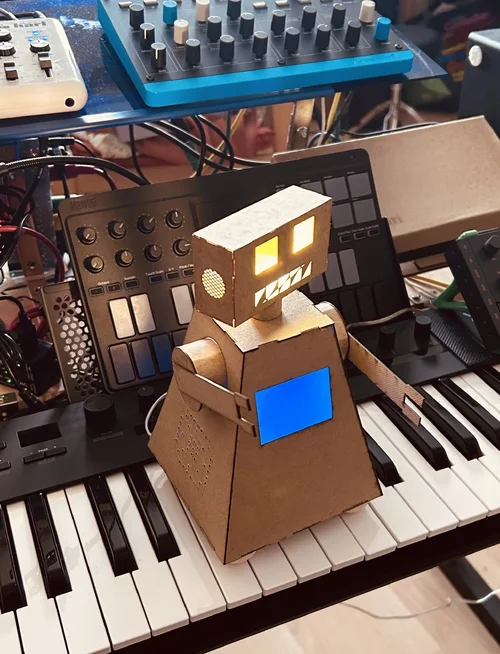

Ich habe die letzten Wochen immer mal wieder an einer echten Version meines Robby-Avatar gebastelt. Ist im Endeffekt nur eine Farbwechsel-Lampe und hat sonst keine „Roboter“-Funktionen. Also eigentlich Staubfänger aber trotzdem lustig:



[7f_ff]

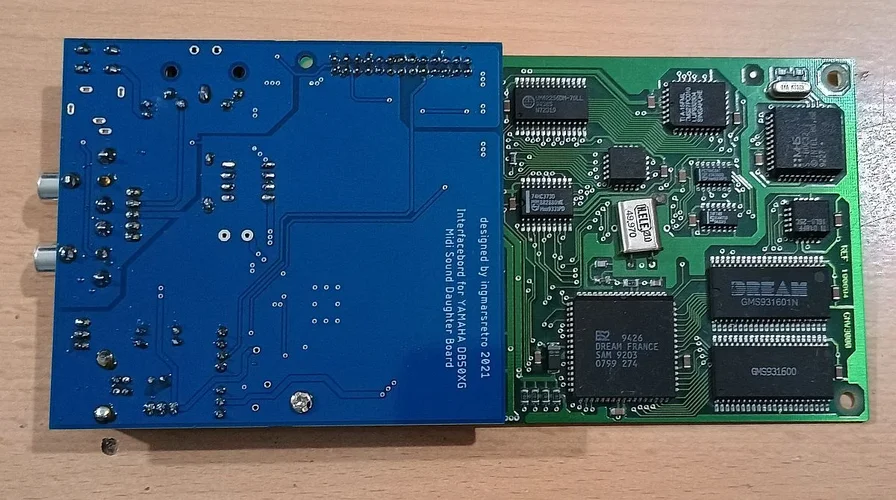

PCB habe ich mir bei JLCPCB bestellt. Falls Bedarf hätte ich bestimmt noch eine übrig. Die Gerber-Files gibt es bei :

GitHub - ingmarsretro/db50xg_supplyboard: an interfacepcb to supply and use the YAMAHA DB50 XG board stand alone

an interfacepcb to supply and use the YAMAHA DB50 XG board stand alone - ingmarsretro/db50xg_supplyboard

github.com

Sound Beispiele :
Anhang anzeigen 272583
Anhang anzeigen 272582
Anhang anzeigen 272581

MIDI DB50XG – ein Interface für das Daughter Board – Ingmar's Retroblog

blog.fh-kaernten.at

Danke, auch fürs Angebot, aktuell hätte ich hierfür keinen Bedarf.
Ich hatte hierzu nichts weiter gefunden, ob er womöglich mal einen Stapel Leiterplatten selbst angeboten hatte (rein aus Interesse).

Gruss



[humax5600]

@7f_ff
Hast du denn noch eine Wavetable-Card , und wenn ja welche ?

DOS Days - Wavetable Audio

website description

www.dosdays.co.uk

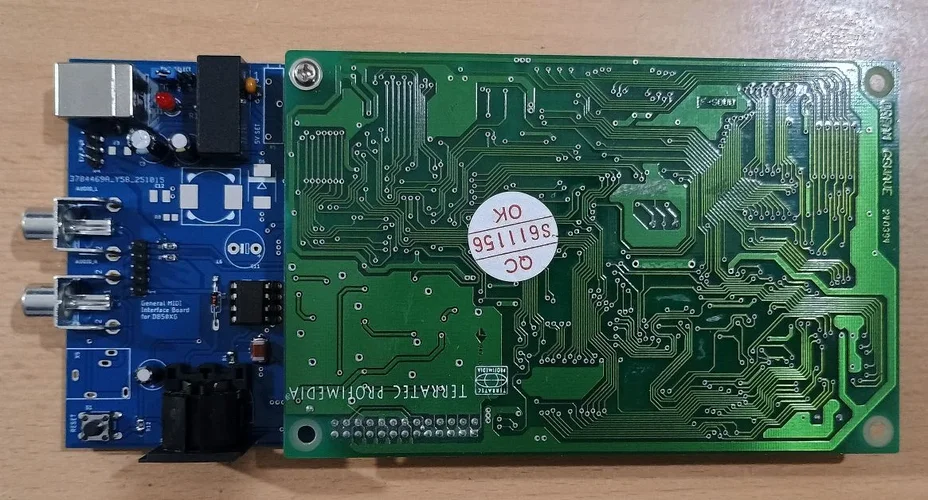

Habe hier das Teil :


und hier gibt es auch noch fertige Adapterplatinen zu kaufen :

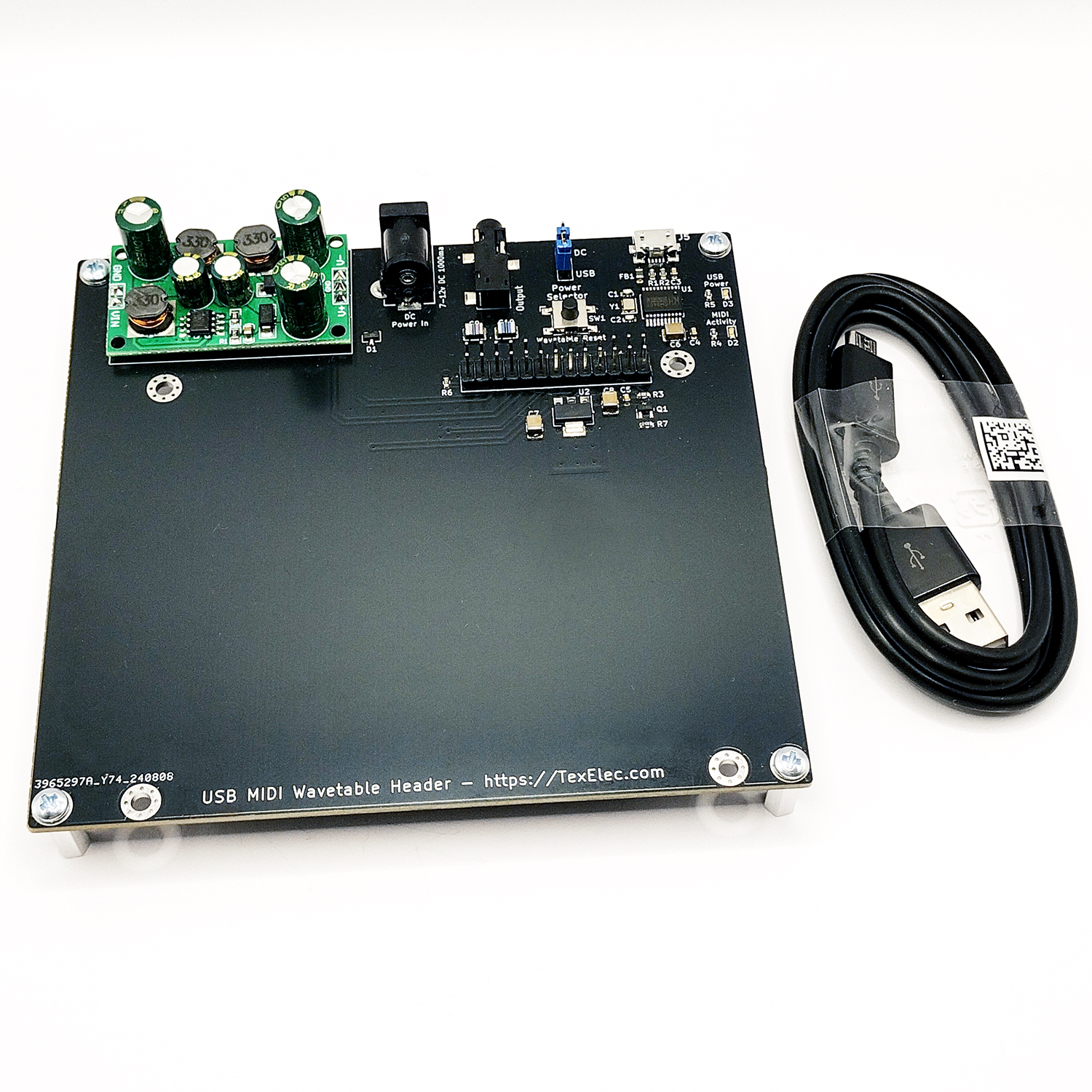

USB MIDI Wavetable Header - TexElec

The USB MIDI Wavetable Header allows you to easily connect a Wavetable module to a modern PC. The card uses a WCH CH345 USB to MIDI IC and a small +/-12V module along with a standard 26 pin wavetable header, like the one used on the Sound Blaster. UART based MIDI via the WCH CH345 […]

texelec.com

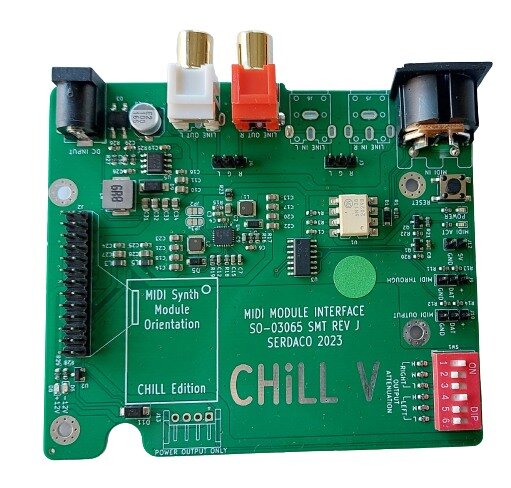

CHiLL V - Waveblaster MIDI interface board

CHiLL V Waveblaster MIDI interface board

www.serdashop.com



[7f_ff]

@7f_ff
Hast du denn noch eine Wavetable-Card , und wenn ja welche ?

DOS Days - Wavetable Audio

website description

www.dosdays.co.uk

Habe hier das Teil :
Anhang anzeigen 272724

und hier gibt es auch noch fertige Adapterplatinen zu kaufen :

USB MIDI Wavetable Header - TexElec

The USB MIDI Wavetable Header allows you to easily connect a Wavetable module to a modern PC. The card uses a WCH CH345 USB to MIDI IC and a small +/-12V module along with a standard 26 pin wavetable header, like the one used on the Sound Blaster. UART based MIDI via the WCH CH345 […]

texelec.com

CHiLL V - Waveblaster MIDI interface board

CHiLL V Waveblaster MIDI interface board

www.serdashop.com

Im Keller hab ich noch irgendwo ein paar ältere Soundkarten (irgendwas von Terratec und Creative), allerdings schon lange nicht mehr gesichtet. Durch deinem Beitrag hier bin ich für eine mögliche, weitere Verwendung aufmerksam geworden.
Danke für die Links!

Gruss



[GKMsound]

Hat hier jemand Interesse an einem Eurorackkoffer zum selber ausbauen?
Diese Anzeige in Kassel wäre doch genau das richtige, ich habe schon angefragt... aber leider kein Versand.
Falls hier jemand die Gelegenheit hat ... bitte an mich denken.



[humax5600]

Im Github : https://github.com/ingmarsretro/db50xg_supplyboard

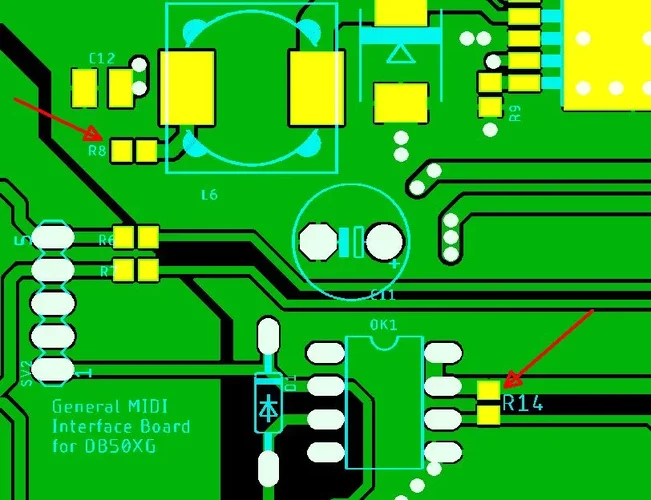

gab es vor 3 Tagen neue Gerber-Files für den Wavetable-Adapter. Widerstand wurde hinzugefügt ! (R14)

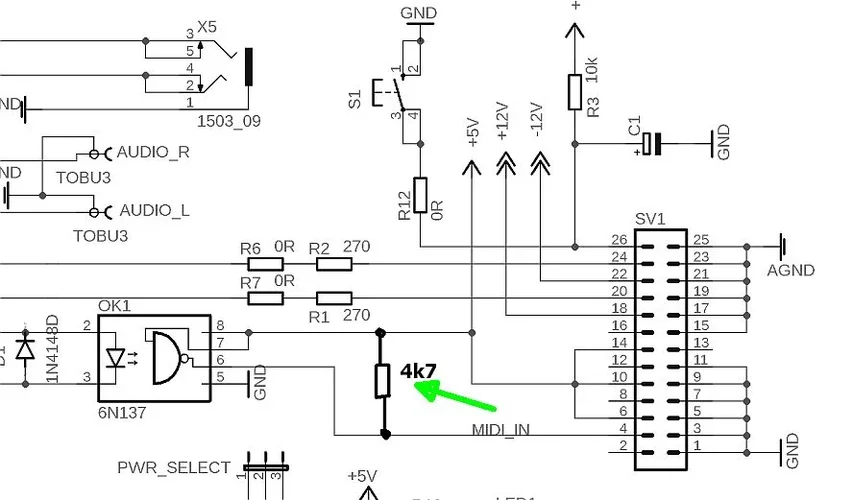

Der Widerstand R8 hängt meiner Meinung nach am linken Anschluß in der Luft.



[fanwander]

Der Widerstand R8 hängt meiner Meinung nach am linken Anschluß in der Luft.

Jepp sieht so aus. Es sei denn, man müsste das drill-file dazu ansehen und es ist ein Via, das auf die Füllfläche der anderen Seite zugreift.



[humax5600]

@fanwander
Ist bei der vorherigen Leiterplatte auch schon so. Da ich die 5 Volt Erzeugung nicht bestückt habe (Interface - Modul wird über USB 5Volt versorgt),
war mir das bisher nicht aufgefallen. Und nein : kein Via. Mein DVM findet auch keine andere Verbindung



[fanwander]

Das würde ich dem Menschen mal schreiben, dass da was fehlt. Sieht mir nach einen typischen Fehler in KiCad aus (Leiterbahn an Gegenstück gezogen, aber nicht wirklich verbunden)



[analogmonster]

Das würde ich dem Menschen mal schreiben, dass da was fehlt. Sieht mir nach einen typischen Fehler in KiCad aus (Leiterbahn an Gegenstück gezogen, aber nicht wirklich verbunden)

Dafür gibt es in KiCad den DRC (Design Rule Check).



[fanwander]

Dafür gibt es in KiCad den DRC (Design Rule Check).

Nicht nur in KiCad



[humax5600]

Neue Gerber-Files im Github :



[DeepSea]

Wäre auch zu schön gewesen



[Bodo]

Ich hab gerade mal wieder so richtig die Schnauze voll .

Wollte eben zwei Daisy Seeds (je einen für den Ouroboros-Looper und ein DivKid-TapDelay) flashen. Laut Beschreibung soll man die DS einfach an USB anschließen, 2 Knöppe drücken und wieder loslassen, und dann erscheint das Ding als USB-Laufwerk, auf das man die (vorhandene) .bin-Datei schiebt.

Und dann... kommt zwar das USB-Verbindungsgeräuschsignal vom PC, aber die DS werden eben nicht als USB-Laufwerke angezeigt. Ergo kann ich keine Software draufpacken. Und ja, Kabel ist für Datenübertragung (nicht nur Stromversorgung). Ich könnte gerade mal wieder im Strahl kotzen, zumal die Dinger mit jeweils zwischen 30 und 40 Euro auch deutlich teurer sind als so 'n Arduino-Nano-Clone.



[dcp]

Ich hab gerade mal wieder so richtig die Schnauze voll .

Wollte eben zwei Daisy Seeds (je einen für den Ouroboros-Looper und ein DivKid-TapDelay) flashen. Laut Beschreibung soll man die DS einfach an USB anschließen, 2 Knöppe drücken und wieder loslassen, und dann erscheint das Ding als USB-Laufwerk, auf das man die (vorhandene) .bin-Datei schiebt.

Und dann... kommt zwar das USB-Verbindungsgeräuschsignal vom PC, aber die DS werden eben nicht als USB-Laufwerke angezeigt. Ergo kann ich keine Software draufpacken. Und ja, Kabel ist für Datenübertragung (nicht nur Stromversorgung). Ich könnte gerade mal wieder im Strahl kotzen, zumal die Dinger mit jeweils zwischen 30 und 40 Euro auch deutlich teurer sind als so 'n Arduino-Nano-Clone.

Jetzt behalt dein Essen erstmal drin und geh systematisch vor:

- Als was werden sie denn erkannt?
- Oder gar nicht?
- Fehlt vllt. doch ein Treiber, den Windows nicht automatisch lädt?
- Vllt. ein Fehler bei der Button-drück-Orgie?
- DS direkt am PC angeschlossen oder noch ein Hub dazwischen?



[Bodo]

- Als was werden sie denn erkannt?

Gar nicht.

- Fehlt vllt. doch ein Treiber, den Windows nicht automatisch lädt?

Nö. Das akustische "USB-Gerät-verbunden"-Signal kommt ja auch. Andere USB-Geräte (externe Festplatten, Smartphone, AVR-Programmer für Arduino etc.) funzen auch problemlos.

- Vllt. ein Fehler bei der Button-drück-Orgie?

Nö. Genau nach Beschreibung vorgegangen, und das akustische Signal kommt ja auch.

- DS driekt am PC angeschlossen oder noch ein Hub dazwischen?

Direkt.



[dcp]

Nö. Das akustische "USB-Gerät-verbunden"-Signal kommt ja auch. Andere USB-Geräte (externe Festplatten, Smartphone, AVR-Programmer für Arduino etc.) funzen auch problemlos.

Dann würde ich mal beim Treiber ansetzen, klingt so als würde zwar irgendwas erkannt, kommuniziert aber nicht richtig. Irgendsowas in der Richtung https://daisy.audio/tutorials/zadig/



[Bodo]

Dann würde ich mal beim Treiber ansetzen, klingt so als würde zwar irgendwas erkannt, kommuniziert aber nicht richtig. Irgendsowas in der Richtung https://daisy.audio/tutorials/zadig/

OK, probier ich irgendwann mal. Danke, vielleicht hilfts dann ja .



[amesser]

OK, probier ich irgendwann mal. Danke, vielleicht hilfts dann ja .

Ja, heute ist Weihnachten... 🎄 Ansonsten: es ist wirklich wichtig sich an die Reihenfolge beim drücken zu halten. Nicht einfach beide gleichzeitig drücken. Zuerst den "Boot" Knopf drücken und halten. Dann den Reset Knopf kurz drücken und erst danach den Boot Knopf wieder loslassen.



[Bodo]

Ja, heute ist Weihnachten... 🎄

Naja, das ist mir in meiner Eigenschaft als überzeugter Atheist sowas von egal . Ein ganz normaler arbeitsfreier Tag, sonst nichts.

Ansonsten: es ist wirklich wichtig sich an die Reihenfolge beim drücken zu halten. Nicht einfach beide gleichzeitig drücken. Zuerst den "Boot" Knopf drücken und halten. Dann den Reset Knopf kurz drücken und erst danach den Boot Knopf wieder loslassen.

Ja, das steht auch so in der Beschreibung & das habe ich auch so gemacht. Ich probier die Tage mal das mit diesem Zadig.



[Michael Burman]

Wäre auch zu schön gewesen

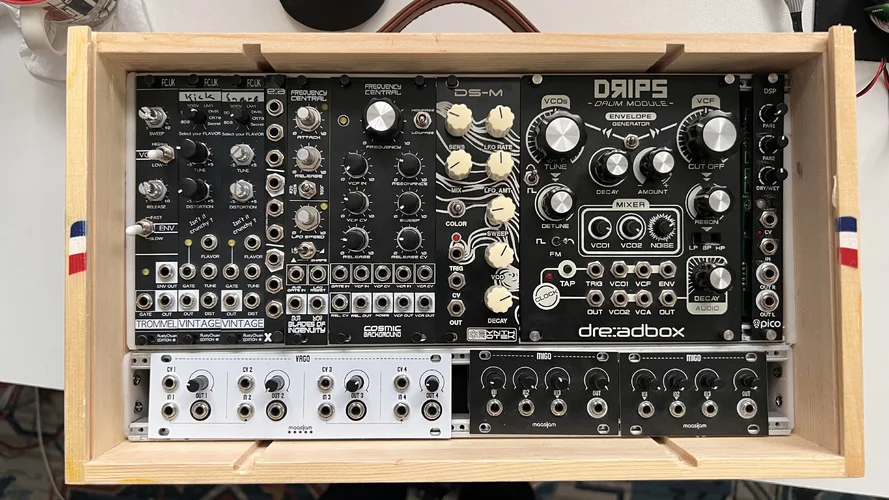

Anhang anzeigen 273412

Das schreit ja gerade nach einem schönen fetten Holzseitenteil links als Verlängerung.



[DeepSea]

Das schreit ja gerade nach einem schönen fetten Holzseitenteil links als Verlängerung.

Entweder das oder die 18HP Platz anderweitig füllen. Auf dem Weg zu mir von 2hp:
Seq
Clk
DC
Avert
Mult
Mix
Out

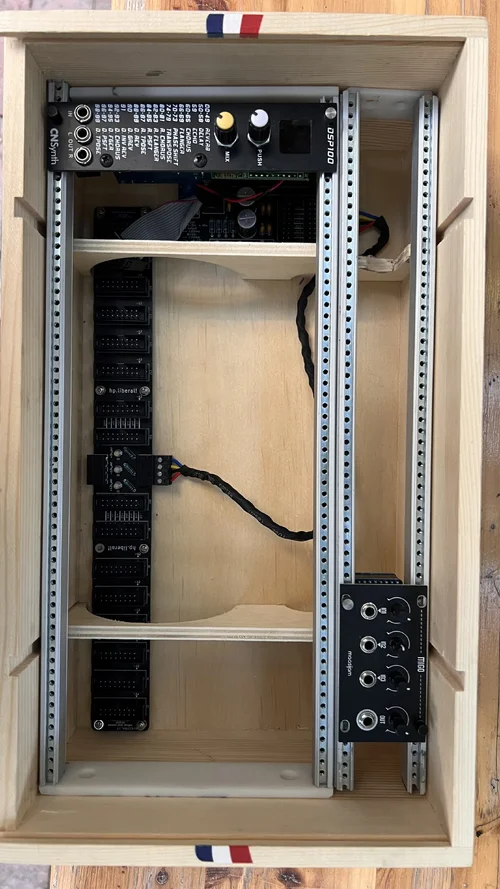

Und dann noch die kützlich eingetroffenen 2HP Module von Herzich Labs:
Momentary Gates
Gate2Trigger



[Michael Burman]

Das ist ja jede Menge Holz.



[onkelhoste]

kommt zwar das USB-Verbindungsgeräuschsignal vom PC, aber die DS werden eben nicht als USB-Laufwerke angezeigt. Ergo kann ich keine Software draufpacken.

Ich habe durch Verpolung mal meinen KNOBULA Poly Cinematic geschrottet und der hat auch einen Daisy Seed. Ein neuer (unbetankter) Daisy Seed war genau wie Du es beschreibst nicht direkt via USB ansprechbar. Am Ende hat der Software-Upload funktioniert, indem ich ihn über einen Chrome-Browser ausgeführt habe. Hier wird das procedere beschrieben. Vielleicht funktioniert es ja auch mit jeder Firmware, nicht nur mit dem Original ...



[Bodo]

Am Ende hat der Software-Upload funktioniert, indem ich ihn über einen Chrome-Browser ausgeführt habe. Hier wird das procedere beschrieben. Vielleicht funktioniert es ja auch mit jeder Firmware, nicht nur mit dem Original ...

https://flash.daisy.audio/ hier wird was per direktem Upload aus dem Browser (hier: Firefox, und dabei solls auch bleiben) beschrieben, inkl. Hinweis, dass man da mit Zadig entsprechende Konfigurationen einsetellen soll.

Irgendwann mal... jetzt bleibt das erstmal & bis auf weiteres liegen. Keine Lust momentan, mich damit weiter rumzuärgern.



[RustyChuan]

Meine DIY Sammlung an Frequency Central Modulen wächst und wächst…

Whiteface (Arp Filter) und Turn Turn (Fixed Voltage) haben eigenes Panel Design erhalten (bei JLCPBCB bestellt), da die Qualität der FC Panels doch sehr schwankt. Produktionscode auf dem Panel wie bei Infinitely Maybe und dann noch 10-15 Pfund verlangen….dann doch lieber machen :)



[onkelhoste]

Meine DIY Sammlung an Frequency Central Modulen wächst und wächst…

Ich habe von Frequency Central den BERLIN SCHOOL-Sequenzer - ein vielseitiges kleines Ding, das ich sehr zu schätzen gelernt habe ...



[DeepSea]

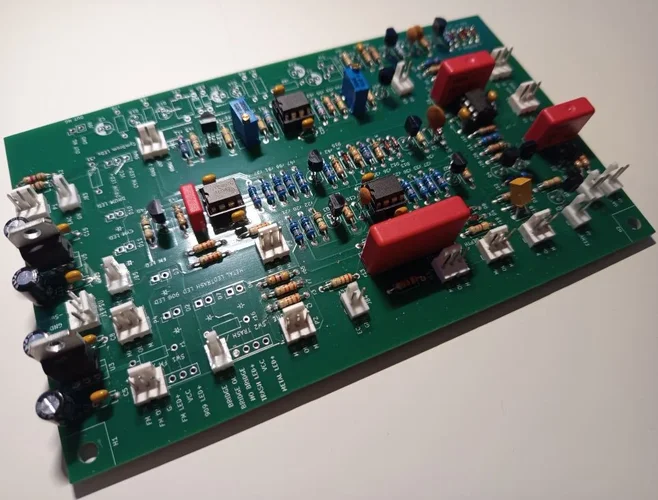

Das Ding funktioniert tatsächlich. Hab fest damit gerechnet, beim Löten irgendwas verbockt zu haben. War auf jeden Fall der schwierigste Build für mich bisher. Die Elektronik komplett SMD, und dazu etliche abenteuerliche Spezialkonstruktionen mit viel Handarbeit wie Teile selber ablängen, biegen und einpassen.

Bin begeistert, dass es geklappt hat! Im Bild ist ein LFO gesteckt, der als Warmup Übung fürs SMD Löten dabei war.



[DeepSea]

Weiß vielleicht jemand, was es mit den "Voltage References" auf sich hat? Wozu braucht man die, was kann man damit machen?

Auf der Rückseite des Boards kann ich verschiedene References mittels Jumper auswählen. Auf der Vorderseite stehen die dann bei den Potis in + und - mit zur Verfügung.



[RustyChuan]

Ich habe von Frequency Central den BERLIN SCHOOL-Sequenzer - ein vielseitiges kleines Ding, das ich sehr zu schätzen gelernt habe ...

Berlin School hab ich letztes Jahr zusammengebaut und habe viel Freude damit. Aus das Zusammenspiel mit “Little Melody” bin ich gespannt.

Dark Star wird mein nächstes Projekt werden, schöne analoge Synthvoice.
