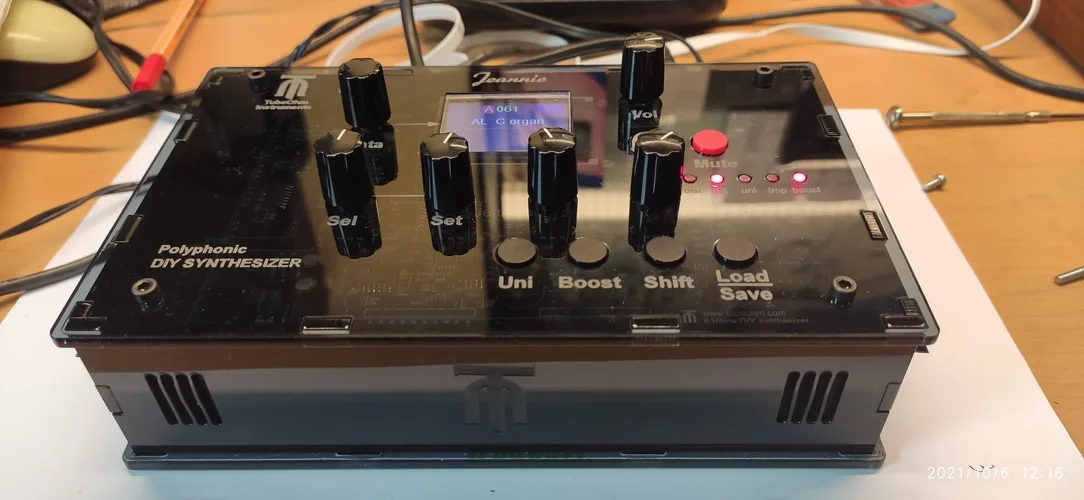

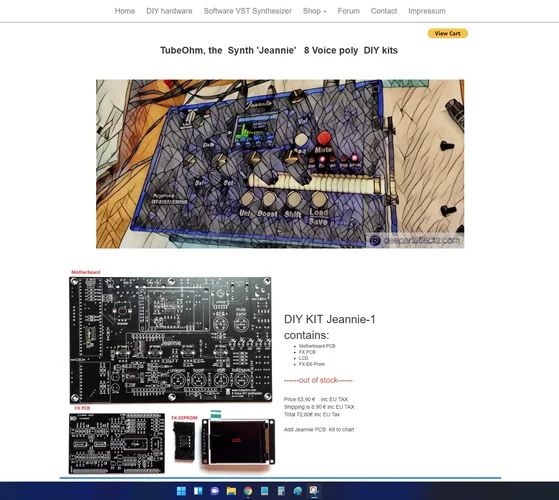

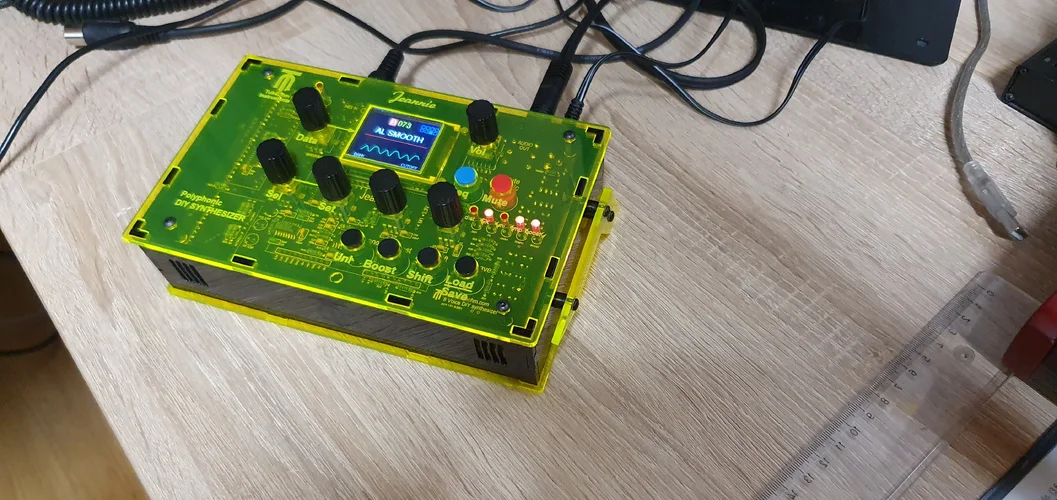

AVR Synthesizer "WAVE 1" / De-Generator

mkl66

mkl66

.
whoao....
Das hört sich echt fett an.
Habe schon mal ein paar Bauteile bestellt ( Teensy usw.)

Grüße aus dem verschneiten Bad Vilbel

rolfdegen

rolfdegen

||||
An der Netzteil-Schaltung musste ich noch etwas ändern, weil die 9Volt Spannung vom Netzteil am Ausgangsverstärker zu viel Störungen verursachte.

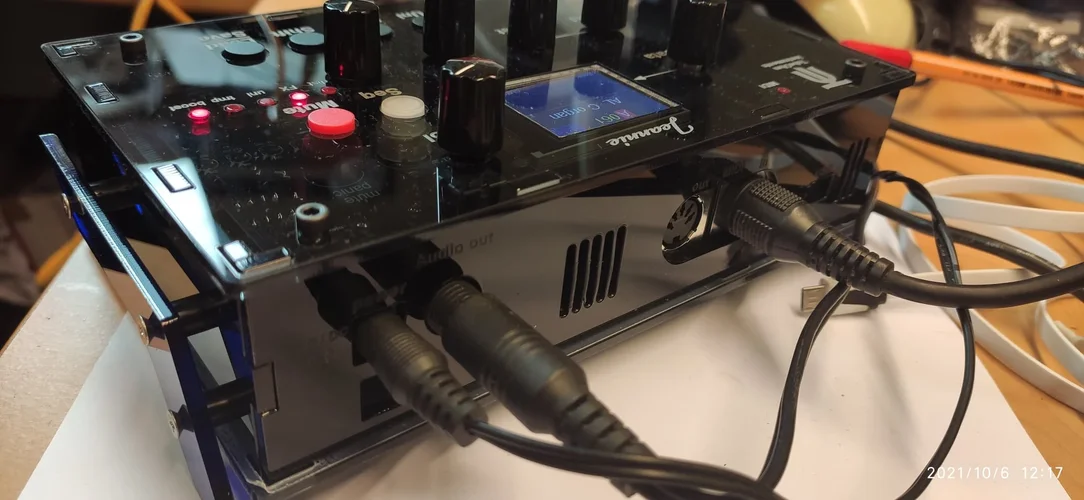

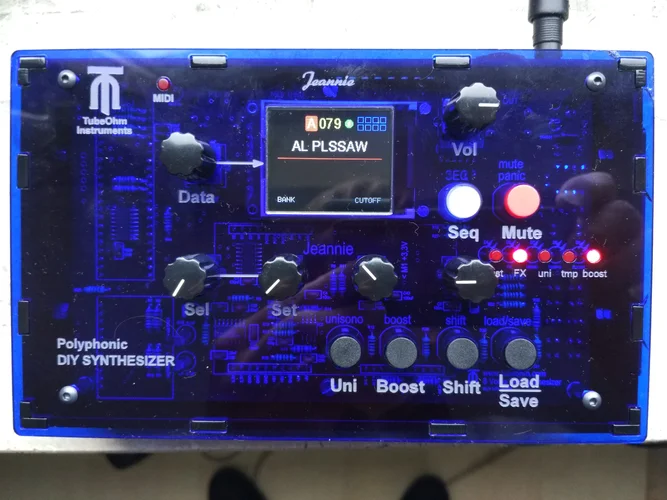

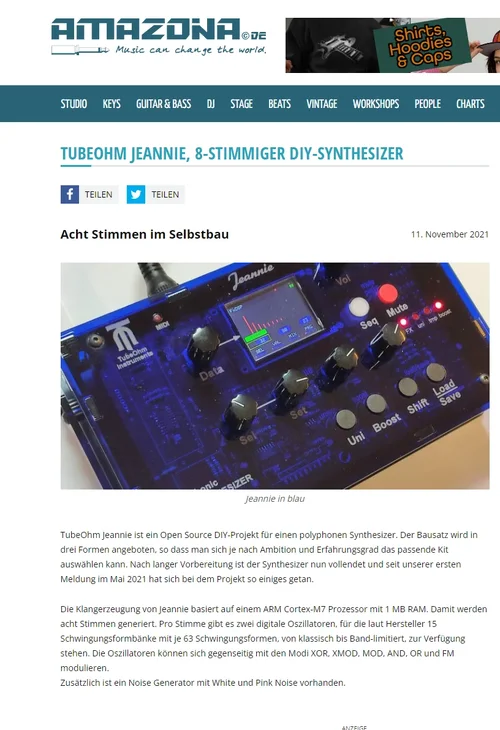

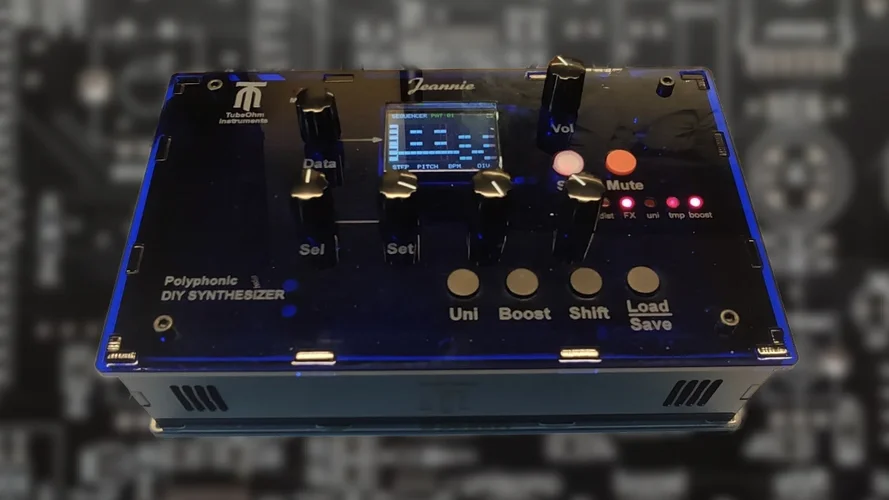

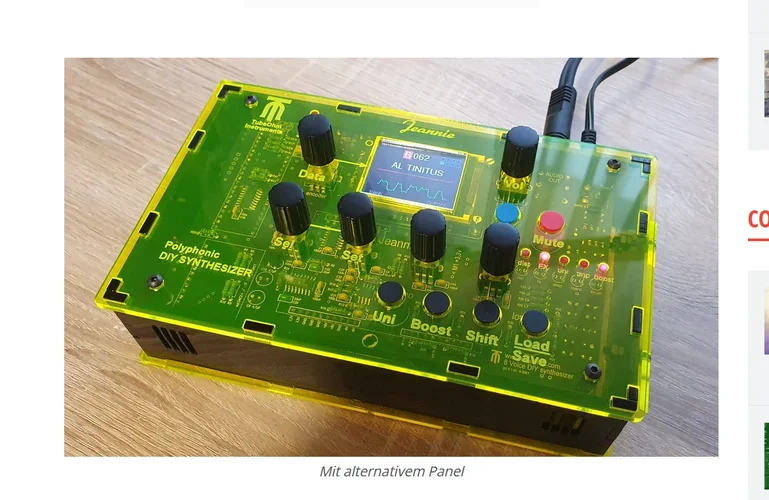

Für die "Jeannie" habe jetzt eine 12V Gleichspannungsnetzteil vorgesehen. Die 9V Spannung für den Ausgangsverstärker wird über einen kleinen 78L09 Festspannungsregler stabilisiert.

Der 5V Schaltregler IC3 ist notwendig, da ein normaler Festspannungsregler vom Typ 7805 bei 12V einfach zu heiß wird und ein sperriger Kühlkörper notwendig wäre.

Durch den Schaltregler singt die Stromaufnahme des Netzteils von vorher 160mA auf aktuell 90mA. Der kleine 9V Regler 78L09 macht max 100mA und wird vom Ausgangsverstärker IC4a/4b mit nur wenigen mA belastet.

Netzteil-Schaltung


Gruß Rolf

Zuletzt bearbeitet:
rolfdegen

rolfdegen

||||
Hallöchen zusammen..

Kleines Update bezüglich Hochpass-Filter im Ausgangsverstärker. Theorie und Praxis gehn manchmal verschiedene Wege ;-)
Beim Durchmessen mit meinem schicken Oskar ist mir aufgefallen, dass die Grenzfrequenz nicht wie berechnet bei 23KHz lag sondern weit über 100KHz.
Ein falsch beschalteter Hochpass-Filter bestehend aus R7/C20 und R15/C29 am Eingang des Verstärkers war die Ursache.




Der Hochpass wurde geändert und die Grenzfrequenz des Ausgangsverstärker liegt laut Messung jetzt tatsächlich bei 23KHz (-3dB).

Aktuelle Filterschaltung mit Diagramm


Gruß Rolf

Zuletzt bearbeitet:
rolfdegen

rolfdegen

||||
Hallo Freunde..

Heute habe ich eine Noise- und Störpegelmessung von meiner Jeannie gemacht.

Der gemessene Pegel liegt bei -78dB. Die Messung habe ich über den USB Anschluss des Mixers gemacht.

Vermutlich liegts am Mixer (Behringer Xenyx QX1222 USB). Der Noise Pegel ändert sich nicht wenn ich die Lautstärke am Eingang des Mixers ganz runterfahre.


Noise and interference level measurement by Jeannie


Sound File
https://drive.google.com/file/d/16VGk8VmdS9X14xwp7R1u1UnBTZsppA5b/view?usp=sharing



Gruß Rolf

Zuletzt bearbeitet:
rolfdegen

rolfdegen

||||
Hallölie..

Heute sind die bestellten Bauteile von Reichelt gekommen. Das Relais für die Audioabschaltung ist echt klein und süß :sowhat:

Das Relais benötigt auf der Platine dann kaum Platz. Um einen Steuerleitung am Teensy einzusparen, werde ich das Relais über eine Transistor mit Verzögerung einschalten.



Gruß Rolf

rolfdegen

rolfdegen

||||
Spannungsausgang am LM317. Da der LM317 wegen seiner internen Uref von 1,25V seinen Ausgang nicht auf 0 Volt regeln kann,
sorgt die LED durch ihren Spannungsabfall dafür, dass der Anstieg der Ausgangsspannung bei 0 Volt beginnt.
Der Spannungsabfall an der LED hat aber auch den Nachteil, das die maximale Versorgungsspannung am Ausgangsverstärker etwas singt.


mit AntiPlopp


ohne AntiPlopp


Gruß Rolf

Zuletzt bearbeitet:
rolfdegen

rolfdegen

||||
Hallöchen..

Es geht voran. Ich bin gerade dabei die Filterpage zu programmieren und die Filterüberblendung von Low Pass nach High Pass darzustellen.


Gruß Rolf


Anhänge

  • 20210121-100432[1].jpg
    826,5 KB · Aufrufe: 9
Zuletzt bearbeitet:
rolfdegen

rolfdegen

||||
Die Filter page. Die Tonstörungen kommen durch das Rendern mit MP4 in Video Deluxe

Gruß Rolf

Zuletzt bearbeitet:
rolfdegen

rolfdegen

||||
Hallo again..


My next step ist die Implementierung von Filter- und Amp Envelope


Grüße aus dem verregneten Wuppertal. Rolf

rolfdegen

rolfdegen

||||
Kleines Update..

Die Envelopes bekommen noch einen Delay- und Hold Parameter. Diese beiden Parameter werden später noch in die Grafik hinzugefügt.
Zusätzlich gibts in der Kopfzeile ein Peakmeter für die Kontrolle des Ausgangspegel am DAC.



Bis zum nächsten mal. Gruß Rolf

Zuletzt bearbeitet:
rolfdegen

rolfdegen

||||
Hallo liebe Freunde (:

Ich habe in der Jeannie die kleinste Attack Time von 1ms auf 0.25ms verringert. Das macht mehr Punch bei Percussion Sounds.


1ms


0.25ms

Grüße aus Wuppertal..

Zuletzt bearbeitet:
Niki

Niki

||||||||||
Hallo Rolf, wäre es ein großer Aufwand cv Steuerung für die Eurorackeinbindung zu integrieren? Oder ist das schon in Planung?

rolfdegen

rolfdegen

||||
Das Platinchen wird immer voller..

Jetzt sind LEDs, Taster und Joystick hinzugekommen. Ich hoffe Andre kann den Joystick irgendwie auf der Platine noch unterbringen.

Damit lassen sich dann ausgewählte Parameter wzB Filter Cutoff und Pitch in der Modulationsmatrix modulieren.

Das hier ist ein Prototyp und die Anordnung von Tastern, Potis u.a. wirds sich noch etwas ändern.

Zusätzlich bekommt die Jeannie noch ein steckbares Effektmodul Spin FV-1 auf die Rückseite der Platine montiert.

Dann ist aber gut. Den Rest macht die Software :banane:


Bis denn.. Rolf

Zuletzt bearbeitet:
Braunsen84

Braunsen84

||||
Wirklich ein sehr schönes Projekt, was ich hier auf jeden Fall weiter verfolgen werde.

Vor allem die Mühe, die du dir gibst, deine Fortschritte bei der Entwicklung des Prototypen hier so detailliert zu dokumentieren, ist aller Ehren wert 👍👍👍

rolfdegen

rolfdegen

||||
Hallöchen..

Am Freitag habe ich von UK-electronic die FV-1 Chips bekommen. Dies sind 28-polige SMD-Chips, aber das Löten ist nicht schwierig. Zum Vergleich daneben ein 8-poliges IC.


Das Menü zum einstellen der Effekte wird in der Jeannie ähnlich aussehen wie im Degenerator.


Zuletzt bearbeitet:
rolfdegen

rolfdegen

||||
Hallöchen liebe Freunde..

Es geht voran. Corona hat auch was positives. Man verbringt mehr Zeit Zuhause und am Rechner.
Bevor es ans layouten der Platinen geht, will ich wissen, ob alles funktioniert. Ich bin da vielleicht
etwas altmodisch. Aber ein Versuchsaufbau auf dem Breadboard ist immer mit Kontaktproblemen
und Störungen verbunden. Da löte ich lieber und bin mir sicher, dass es zumindest keine Kontakt-
probleme gibt
ebueb

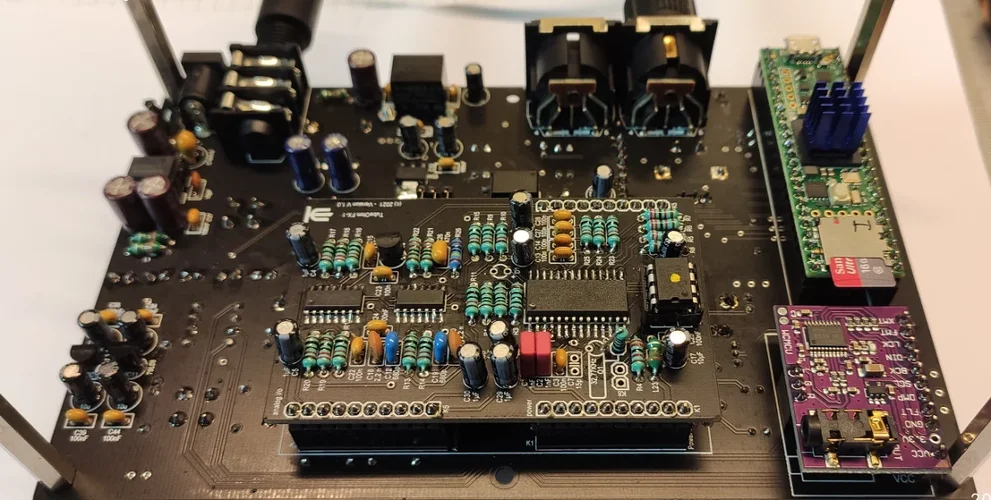

Die rechte Platine wird das optionale Fx Board. Die Platine wird später etwas kleiner ausfallen und über
eine Kontaktleiste auf die Rückseite mit der Hauptplatine verbunden.

Gruß Rolf

rolfdegen

rolfdegen

||||
Hallöchen..

War mal wieder ein schöner Live stream von Sequencer Talk. Auch ich war fleißig und hab ein Video gemacht mit Test Sounds.

Der Prototyp der Fv-1 Schaltung ist jetzt fertig gelötet und funktioniert fehlerfrei. Wird später etwas kleiner werden wegen SMD

und Umplatzierung der Power Schaltung (+/- 5V) auf die Hauptplatiene.


Das Fx Menü im Synth ist fast fertig. Es fehlt noch das erneute Anzeigen der Parameterwerte nach einem Programmwechsel.


Demo

Gruß Rolf

Zuletzt bearbeitet:
rolfdegen

rolfdegen

||||
Hallöchen und schönen Sonntag (:

Es gibt mal wieder ein paar Änderungen im Schaltplan. Der DAC Ausgang (PT8211) am Teensy Board hat einen aktiven 32KHz LowPass Filter bekommen. Dadurch werden hochfrequente Störsignale am Eingang des Effekt Chips verringert.




Der OTA (IC5a/b) für die Lautstärkeregelung des Effektsignals (MIX) ist jetzt an den Ausgang des Effekt Chips verlegt worden. Damit ist der Noisefloor am Synthesizer Ausgang bei kleinen Effekt Pegeln etwas geringer.



Gruß Rolf

Zuletzt bearbeitet:
rolfdegen

rolfdegen

||||
Hallöchen :cheer:

Unser Fortschritt lässt sich nicht mehr aufhalten. Dieses mal geben wir richtig Gas :opa:

Das Fx Platienchen ist fertig. Andre hat jetzt damit begonnen das "Jeannie" Mainboard zu routen. Bin gespannt..

Fx Board

Mainboard

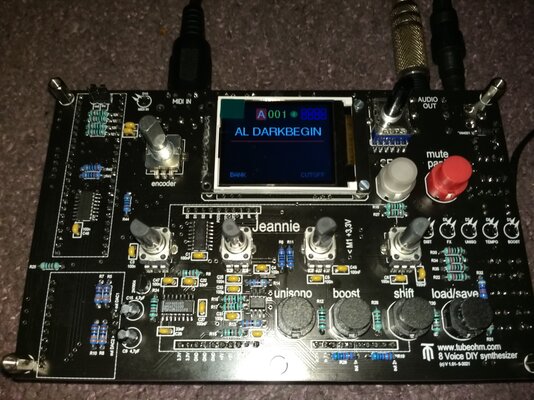

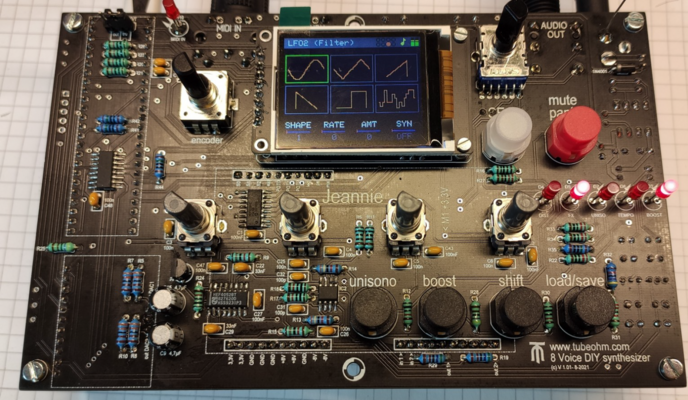

Das ist der erste Entwurf des "Jeannie" Mainboard. Es wird noch einige Änderungen geben wzB das Teensy Prozessor Modul (Links). Das wird noch weiter nach unten verschoben, damit man die USB Buchse von Außen benutzen kann.

Gruß Rolf

Zuletzt bearbeitet:
